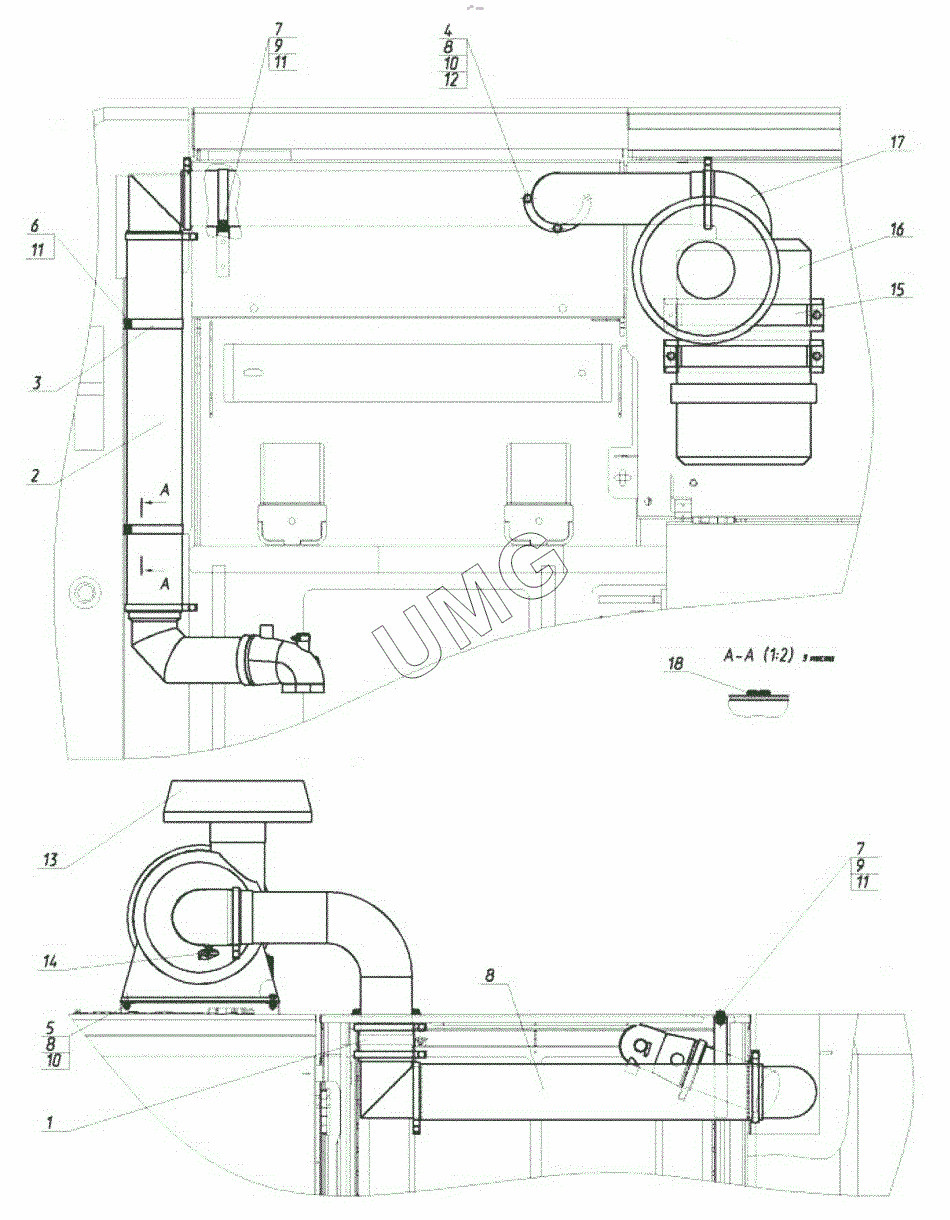

E300C. Установка воздухоочистителя
1
2
3
4
5
6
7
7
8
8
8
9
9
10
10
11
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 270-00-28.04.021 | Рукав | |
| 2 | 270-00-28.04.022 | Рукав | |
| 3 | 270-00-28.04.023 | Хомут | |
| 4 | 02120000061 | Болт | |
| 5 | 02120000064 | Болт | |
| 6 | 02120000007 | Болт | |
| 7 | 02120000010 | Болт | |
| 8 | 02120000136 | Гайка | |
| 9 | 02120000127 | Гайка | |
| 10 | 02120000626 | Шайба | |
| 11 | 02120000635 | Шайба | |
| 12 | 02120000625 | Шайба | |
| 13 | 26950020432 | Защитный колпак | |
| 14 | 26950007640 | Индикатор засорённости фильтроэлемента | |
| 15 | 26950020433 | Кронштейн воздушного фильтра | |
| 16 | 26950007639 | Фильтр воздушный двигателя | |
| 17 | 26950020403 | Отвод | |
| 18 | 26950010548 | Уплотнитель резиновый |
