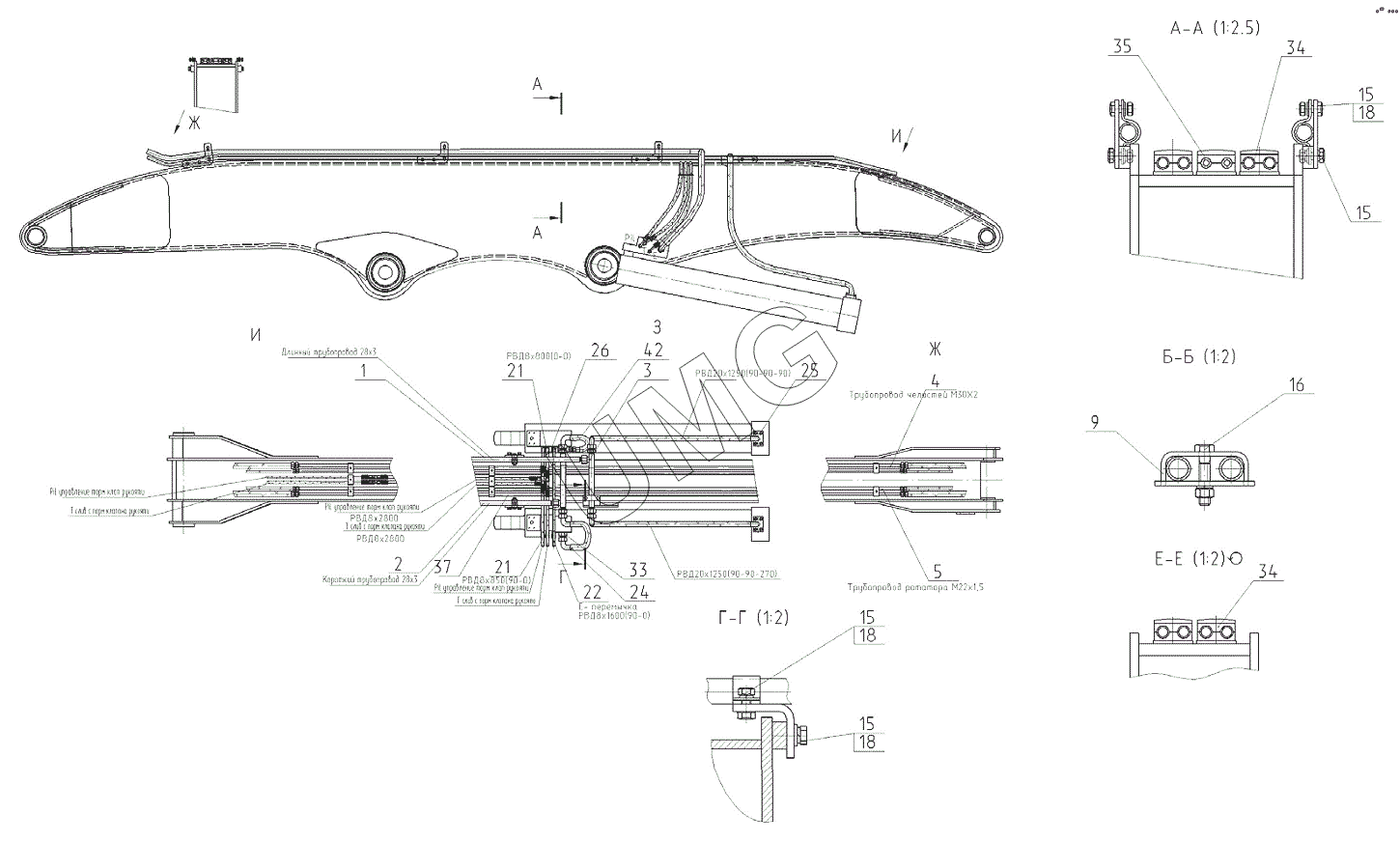

E280WH. Трубопроводы стрелы в сборе с гидроцилиндром
1
2
3
4
5
9
15
15
15
15
16
18
18
18
21
21
22
24
25
26
33
34
34
35
37
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 285-00-81.30.050 | Трубопровод | |
| 2 | 285-00-81.30.050-10 | Трубопровод | |
| 3 | 230-00-81.30.060 | Трубопровод | |
| 4 | 230-00-81.30.070 | Трубопровод | |
| 5 | 230-00-81.30.080 | Трубопровод | |
| 6 | 285-00-81.30.100 | Гидроцилиндры рукояти в сборе | |
| 7 | 280-00-81.30.001 | Кронштейн | |
| 8 | 230-00-81.30.003 | Кронштейн | |
| 9 | 280-00-81.30.002 | Кронштейн | |
| 10 | 26950011639 | Зажим в сборе | |
| 11 | 26950019224 | Зажим в сборе | |
| 12 | 26950015298 | Зажим в сборе | |
| 13 | 26950005813 | Двойной зажим в сборе | |
| 14 | 02100000791 | Адаптер | |
| 15 | 02100000767 | Адаптер | |
| 16 | 26950012495 | Адаптер | |
| 17 | 26950006747 | Адаптер | |
| 18 | 26950000951 | Адаптер | |
| 19 | 02100000771 | Адаптер | |
| 20 | 26950005497 | Адаптер | |
| 21 | 26950015000 | Седельный зажим стальной | |
| 22 | 26950006725 | Седельный зажим стальной | |
| 23 | 02110000604 | Хомут пластиковый | |
| 24 | 02110000605 | Хомут пластиковый | |
| 25 | 02080000671 | РВД | |
| 26 | 02080000670 | РВД | |
| 27 | 26950014568 | РВД | |
| 28 | 26950013793 | РВД | |
| 29 | 02080000627 | РВД | |
| 30 | 26950006931 | РВД | |
| 31 | 02080000649 | РВД | |
| 32 | 02080000648 | РВД | |
| 33 | 02080000662 | РВД | |
| 34 | 26950019225 | РВД | |
| 35 | 26950018318 | РВД | |
| 36 | 26950018319 | РВД | |
| 37 | 26950018321 | РВД | |
| 38 | 26950005807 | РВД | |
| 39 | 26950003017 | РВД | |
| 40 | 26950018320 | РВД | |
| 41 | 26950019597 | РВД | |
| 42 | 26950014684 | Защита РВД пластиковая |
