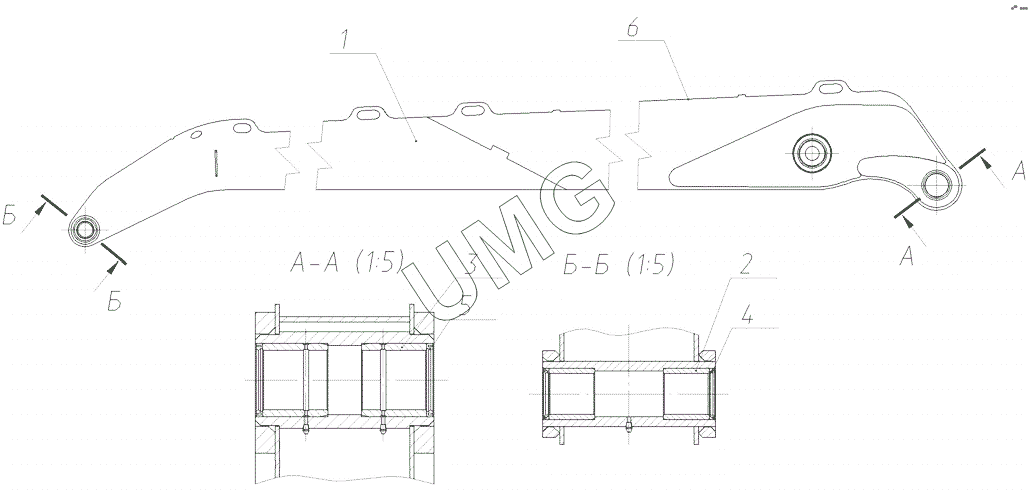

E280WH. Рукоять в сборе
1
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 285-00-80.20.400 | Металлоконструкция рукояти | |
| 2 | 285-00-80.10.017 | Втулка | |
| 3 | 285-00-80.10.022 | Втулка | |
| 4 | 26950009804 | Манжета резиновая армированная для валов с вторичной кромкой уплотнения | |
| 5 | 26950018239 | Манжета резиновая армированная для валов с вторичной кромкой уплотнения | |
| 6 | 285-00-82.00.000 | Гидрооборудование рукояти в сборе с трубо проводами |
