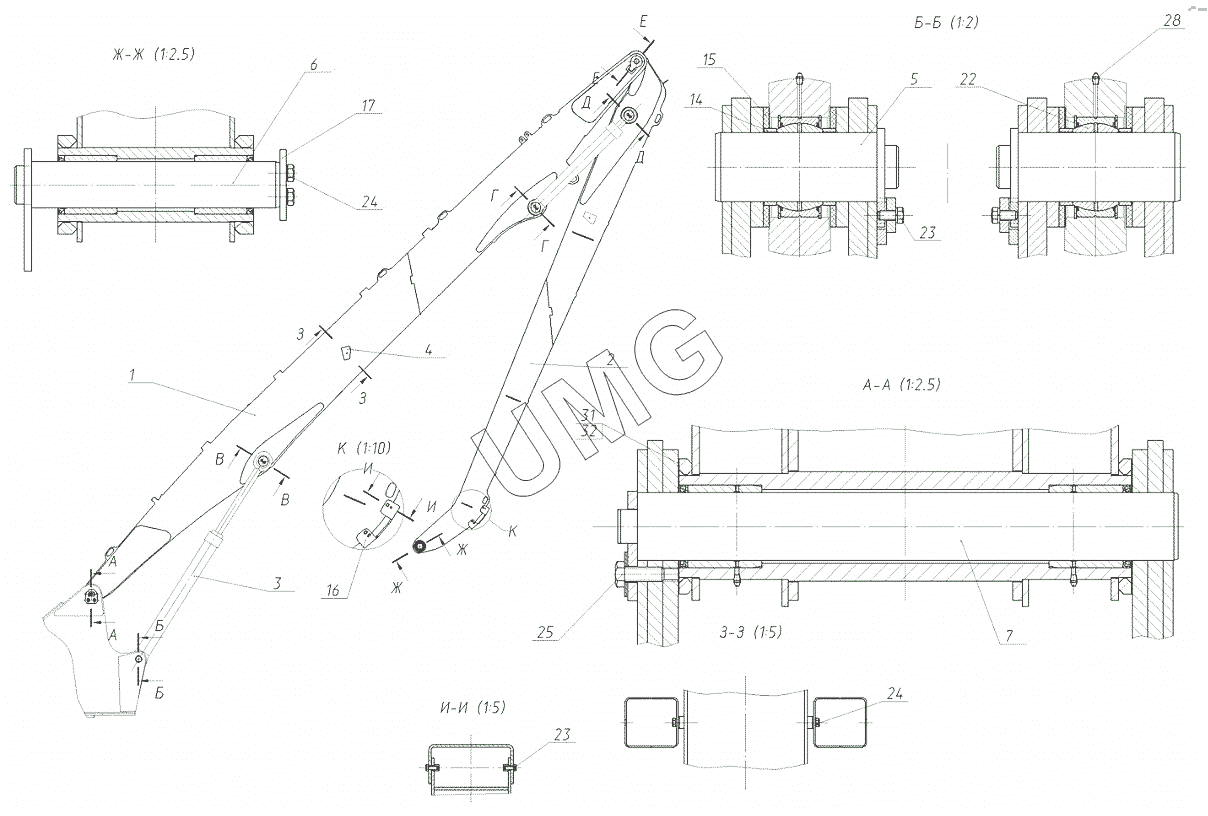

E280WH. Рабочее оборудование
1
2
3
4
5
6
7
14
15
16
17
22
23
23
24
24
25
28
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 285-00-80.10.000 | Стрела в сборе | |
| 2 | 285-00-80.20.000 | Рукоять в сборе | |
| 3 | 285-00-81.00.000-10 | Гидрооборудование стрелы в сборе с гидроцилиндрами | |
| 4 | 145-00-80.00.100 | Кронштейн фары | |
| 5 | 285-00-80.50.010 | Палец в сборе | |
| 6 | 285-00-80.50.050 | Палец в сборе | |
| 7 | 285-00-80.00.020 | Палец в сборе | |
| 8 | 285-00-80.50.060 | Палец в сборе | |
| 9 | 285-00-80.00.001 | Палец | |
| 10 | 285-00-80.00.002 | Палец | |
| 11 | 160-00-80.00.019 | Пластина прижимная | |
| 12 | 175-00-80.00.012 | Кольцо | |
| 13 | 175-00-80.00.015-10 | Кольцо | |
| 14 | 300-00-80.00.013 | Кольцо | |
| 15 | 230-00-80.00.011 | Уплотнение | |
| 16 | 285-00-80.00.201 | Защита рукояти | |
| 17 | 240-00-80.00.011 | Шайба упорная | |
| 18 | 240-00-80.00.012 | Шайба упорная | |
| 19 | 285-00-80.00.006 | Шайба регулировочная | |
| 20 | 285-00-80.00.006-10 | Шайба регулировочная | |
| 21 | 26950009888 | Подшипник | |
| 22 | 26950009834 | Подшипник | |
| 23 | 26950016880 | Шайба клиновая | |
| 24 | 26950016765 | Шайба клиновая | |
| 25 | 26950016879 | Шайба клиновая | |
| 26 | 195-00-80.00.012 | Уплотнение подшипника шарнирного | |
| 27 | 195-00-80.00.015 | Уплотнение подшипника шарнирного | |
| 28 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок | |
| 29 | 285-00-80.00.007 | Кольцо фиксирующее | |
| 30 | 285-00-80.00.008 | Кольцо фиксирующее | |
| 31 | 285-00-80.00.004 | Шайба регулировочная | |
| 32 | 285-00-80.00.005 | Шайба регулировочная | |
| 33 | 285-00-80.00.063 | Полукольцо | |
| 34 | 285-00-80.00.064 | Крышка | |
| 35 | 285-00-80.00.066 | Кольцо | |
| 36 | 285-00-80.00.067 | Проставка |
