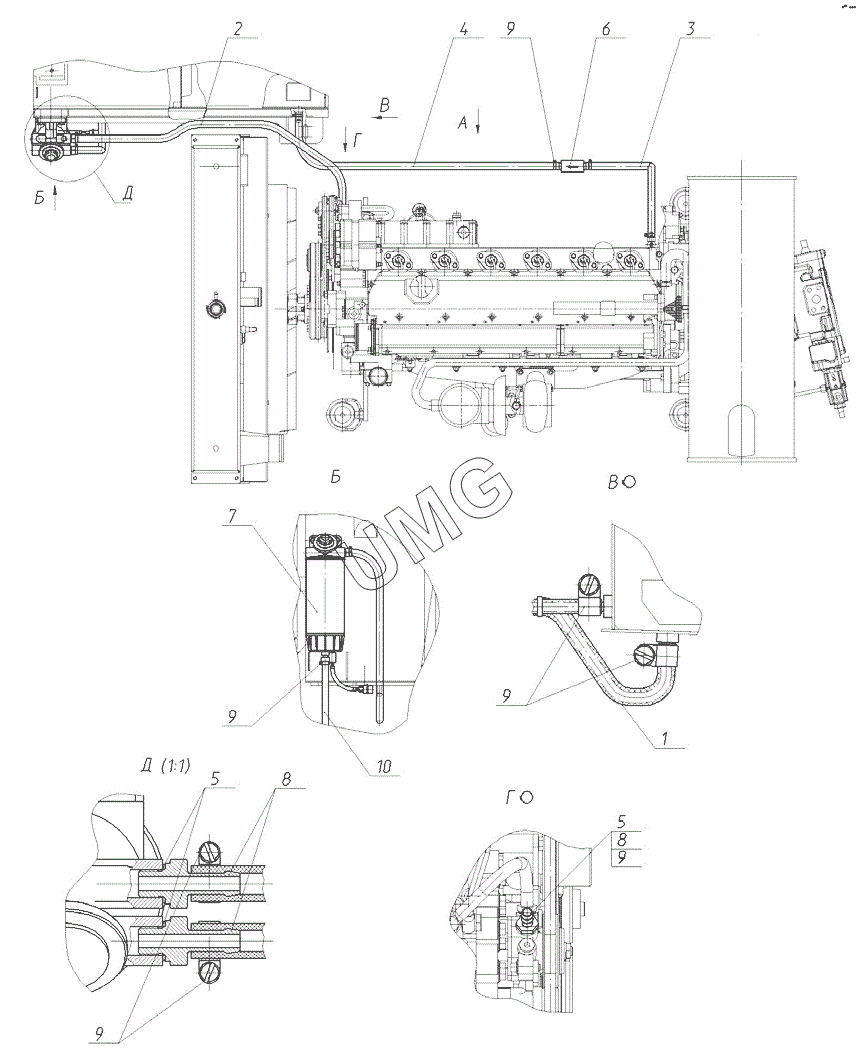

E280WH. Установка топливопроводов
1
2
3
4
5
5
6
7
8
8
9
9
9
9
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 270-00-28.05.021 | Рукав | |
| 2 | 270-00-28.05.022 | Рукав | |
| 3 | 270-00-28.05.023 | Рукав | |
| 4 | 160-00-28.05.018 | Рукав 10x17-0.29 | |
| 5 | 26950007690 | Кольцо медное | |
| 6 | 26950007691 | Обратный клапан | |
| 7 | 26950007692 | Фильтр-отстойник | |
| 8 | 26950007693 | Штуцер | |
| 9 | 02100000603 | Хомут | |
| 10 | 270-00-28.05.024 | Рукав |
