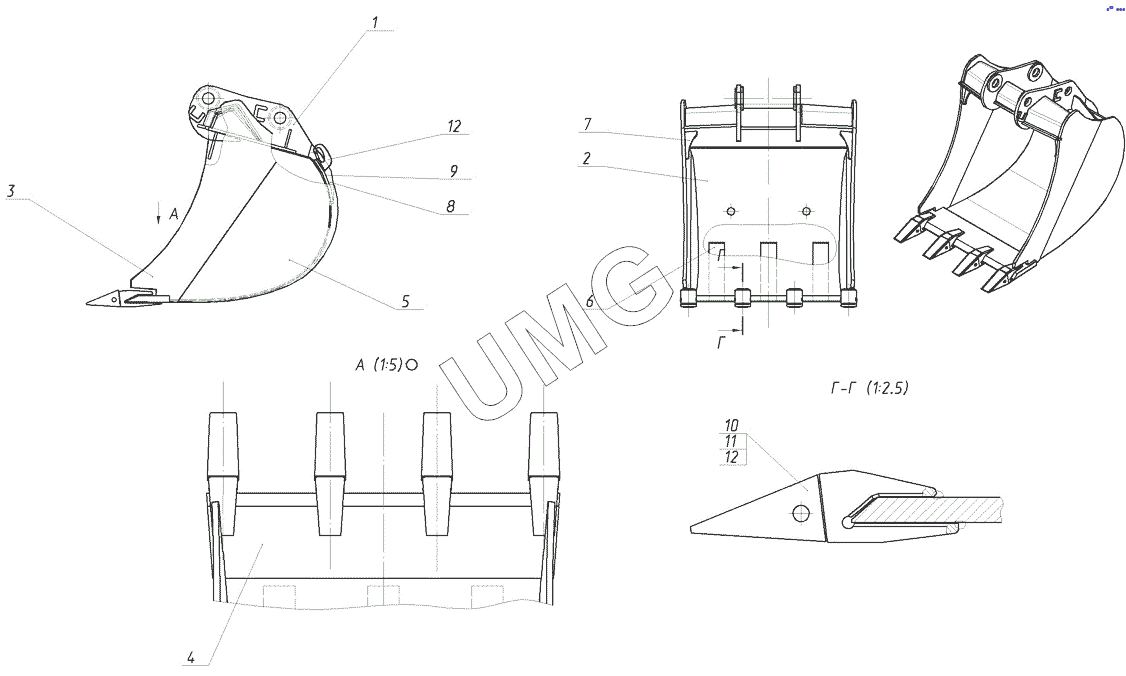

E240C. Ковш обратной лопаты
1
2
3
4
5
6
7
8
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950013659 | 26950013659 | Ковш обратной лопаты | |
| 1 | 240-00-80.80.150 | Стенка задняя | |
| 2 | 270-00-80.80.201 | Днище | |
| 3 | 240-00-80.80.102 | Лист бортовой | |
| 4 | 270-00-80.80.203 | Козырек | |
| 5 | 270-00-80.80.104 | Боковина | |
| 6 | 270-00-80.80.105 | Полоз | |
| 7 | 240-00-80.80.106 | Усиление внутреннее | |
| 8 | 270-00-80.80.107 | Усиление днища | |
| 9 | 270-00-80.80.108 | Усиление под крюк | |
| 10 | 26950004478 | Адаптер | |
| 11 | 26950004477 | Коронка | |
| 12 | 26950005504 | Крюк безопасности | |
| 13 | 26950004481 | Монтажный комплект для соединения коронки |
