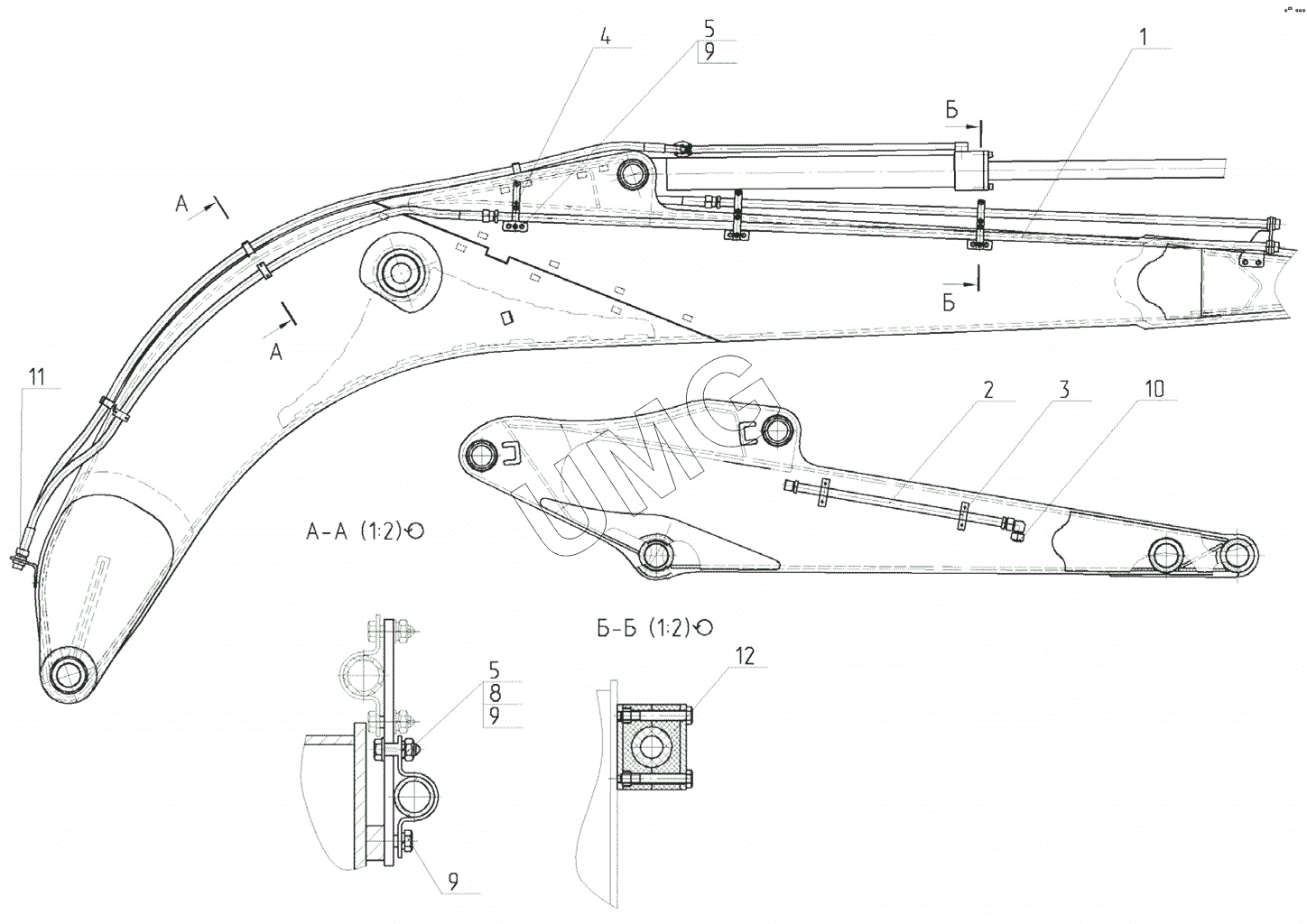

E240C. Трубопроводы гидромолота на рабочем оборудовании
26950008930
02100000793
26950006725
02120000013
02120000013
26950007655
26950007655
26950019069
26950009265
1
2
3
4
5
5
8
9
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950008930 | 26950008930 | Адаптер | |
| 02100000793 | 02100000793 | Адаптер | |
| 26950006725 | 26950006725 | Седельный зажим стальной | |
| 02120000013 | 02120000013 | Болт | |
| 26950007655 | 26950007655 | Болт | |
| 26950019069 | 26950019069 | РВД | |
| 26950009265 | 26950009265 | РВД | |
| 1 | 270-00-81.50.050 | Трубопровод | |
| 2 | 270-00-81.50.060 | Трубопровод | |
| 3 | 270-00-81.50.002 | Планка | |
| 4 | 270-00-81.30.002 | Кронштейн | |
| 5 | 02120000010 | Болт | |
| 8 | 02120000141 | Гайка | |
| 9 | 02120000626 | Шайба | |
| 10 | 26950005980 | Фитинг | |
| 11 | 26950006747 | Адаптер | |
| 12 | 26950011639 | Зажим в сборе |
