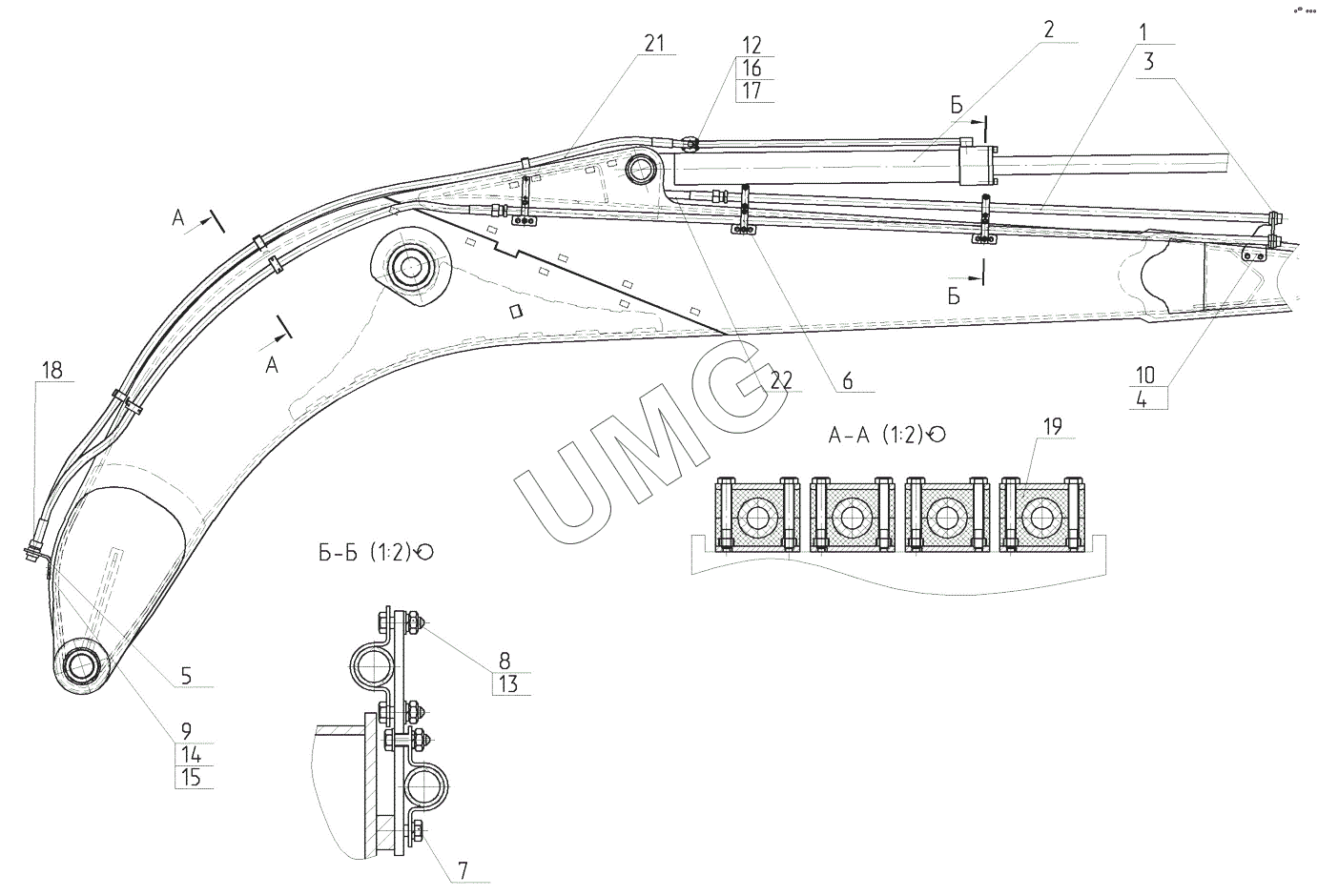

E240C. Трубопроводы стрелы в сборе с гидроцилиндром
26950002627
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950002627 | 26950002627 | Болт | |
| 1 | 270-00-81.30.050 | Трубопровод | |
| 2 | 240-00-81.30.100 | Гидроцилиндр рукояти в сборе с трубопроводами | |
| 3 | 240-00-81.30.010 | Кронштейн | |
| 4 | 270-00-81.30.004 | Планка | |
| 5 | 270-00-81.30.001 | Кронштейн | |
| 6 | 270-00-81.30.002 | Кронштейн | |
| 7 | 26950015683 | Болт | |
| 8 | 26950007655 | Болт | |
| 9 | 02120000016 | Болт | |
| 10 | 02120000024 | Болт | |
| 12 | 02120000080 | Винт | |
| 13 | 02120000141 | Гайка | |
| 14 | 02120000627 | Шайба | |
| 15 | 02120000620 | Шайба | |
| 16 | 02120000303 | Кольцо | |
| 17 | 02100000397 | Полуфланец | |
| 18 | 26950006747 | Адаптер | |
| 19 | 26950011639 | Зажим в сборе | |
| 20 | 26950006725 | Седельный зажим стальной | |
| 21 | 26950006757 | РВД | |
| 22 | 26950019068 | РВД |
