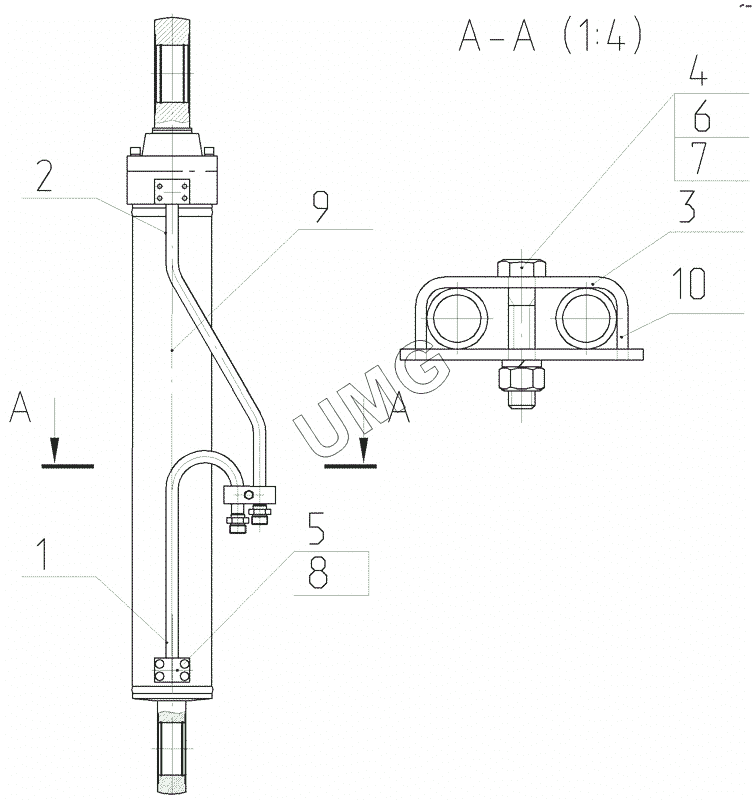

E240C. Гидроцилиндр стрелы правый в сборе
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 240-00-81.20.010 | Трубопровод правого гидроцилиндра стрелы ниж | |
| 2 | 240-00-81.20.020 | Трубопровод правого гидроцилиндра стрелы верх | |
| 3 | 130-00-80.90.015-10 | Скоба | |
| 4 | 26950005284 | Болт | |
| 5 | 02120000079 | Винт | |
| 6 | 02120000132 | Гайка | |
| 7 | 02120000627 | Шайба | |
| 8 | 02120000303 | Кольцо | |
| 9 | 26950019054 | Гидроцилиндр | |
| 10 | 130-00-80.90.016-10 | Планка |
