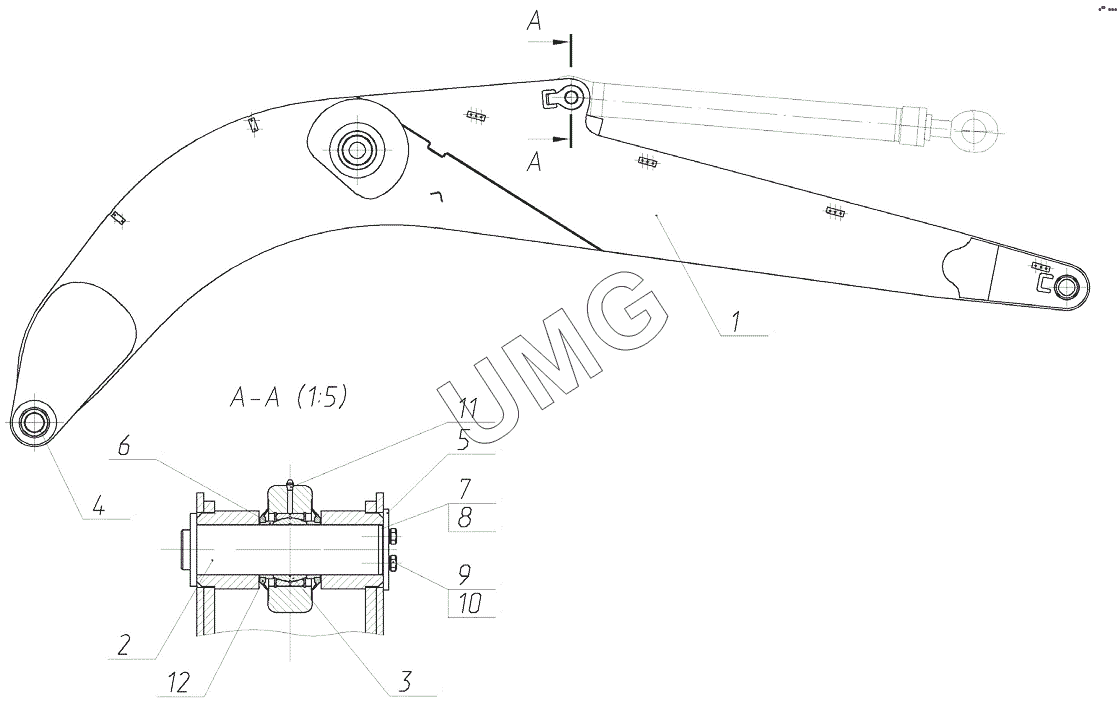

E240C. Стрела в сборе
26950011606
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950011606 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок | |
| 1 | 240-00-80.10.400 | Металлоконструкция стрелы | |
| 2 | 240-00-80.50.020 | Палец в сборе | |
| 3 | 300-00-83.00.400 | Установка ШС в гидроцилиндр | |
| 4 | 300-02-80.10.500 | Установка втулок и манжет в стрелу | |
| 5 | 240-00-80.00.011 | Шайба упорная | |
| 6 | 240-00-80.00.015 | Кольцо | |
| 7 | 240-07-80.00.004 | Шайба регулировочная | |
| 8 | 240-07-80.00.005 | Шайба регулировочная | |
| 9 | 02120000034 | Болт | |
| 10 | 26950016765 | Шайба клиновая | |
| 11 | 02100000333 | Масленка | |
| 12 | 195-00-80.00.016 | Уплотнение подшипника шарнирного |
