E240C. Рабочее оборудование
4
6
7
8
9
9
10
11
12
13
14
20
20
21
23
24
24
26

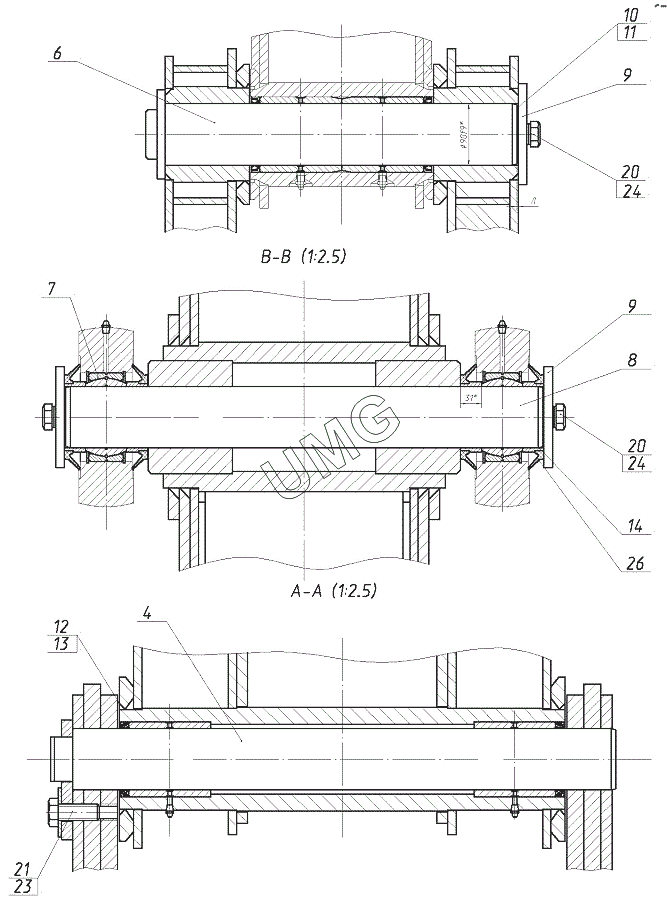

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 240-00-80.10.000 | Стрела в сборе | |
| 2 | 240-00-81.00.000 | Гидрооборудование стрелы | |
| 3 | 230-00-80.50.010 | Палец в сборе | |
| 4 | 240-00-80.00.020 | Палец в сборе | |
| 5 | 240-00-80.50.030 | Палец в сборе | |
| 6 | 240-00-80.50.040 | Палец в сборе | |
| 7 | 300-00-83.00.100-02 | Установка ШС в гидроцилиндр стрелы | |
| 8 | 240-00-80.00.001 | Палец | |
| 9 | 240-00-80.00.011 | Шайба упорная | |
| 10 | 240-07-80.00.004 | Шайба регулировочная | |
| 11 | 240-07-80.00.005 | Шайба регулировочная | |
| 12 | 270-00-80.00.006 | Шайба регулировочная | |
| 13 | 270-00-80.00.006-10 | Шайба регулировочная | |
| 14 | 175-00-80.00.015 | Кольцо | |
| 15 | 160-00-80.00.019 | Пластина прижимная | |
| 16 | 240-00-80.00.015 | Кольцо | |
| 17 | 300-00-80.00.013 | Кольцо | |
| 18 | 230-00-80.00.011 | Уплотнение | |
| 19 | 02120000024 | Болт | |
| 20 | 02120000034 | Болт | |
| 21 | 02120000048 | Болт | |
| 22 | 26950016880 | Шайба клиновая | |
| 23 | 26950016765 | Шайба клиновая | |
| 24 | 26950016879 | Шайба клиновая | |
| 25 | 02100000333 | Масленка | |
| 26 | 195-00-80.00.015 | Уплотнение подшипника шарнирного | |
| 27 | 195-00-80.00.016 | Уплотнение подшипника шарнирного | |
| 28 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок |
