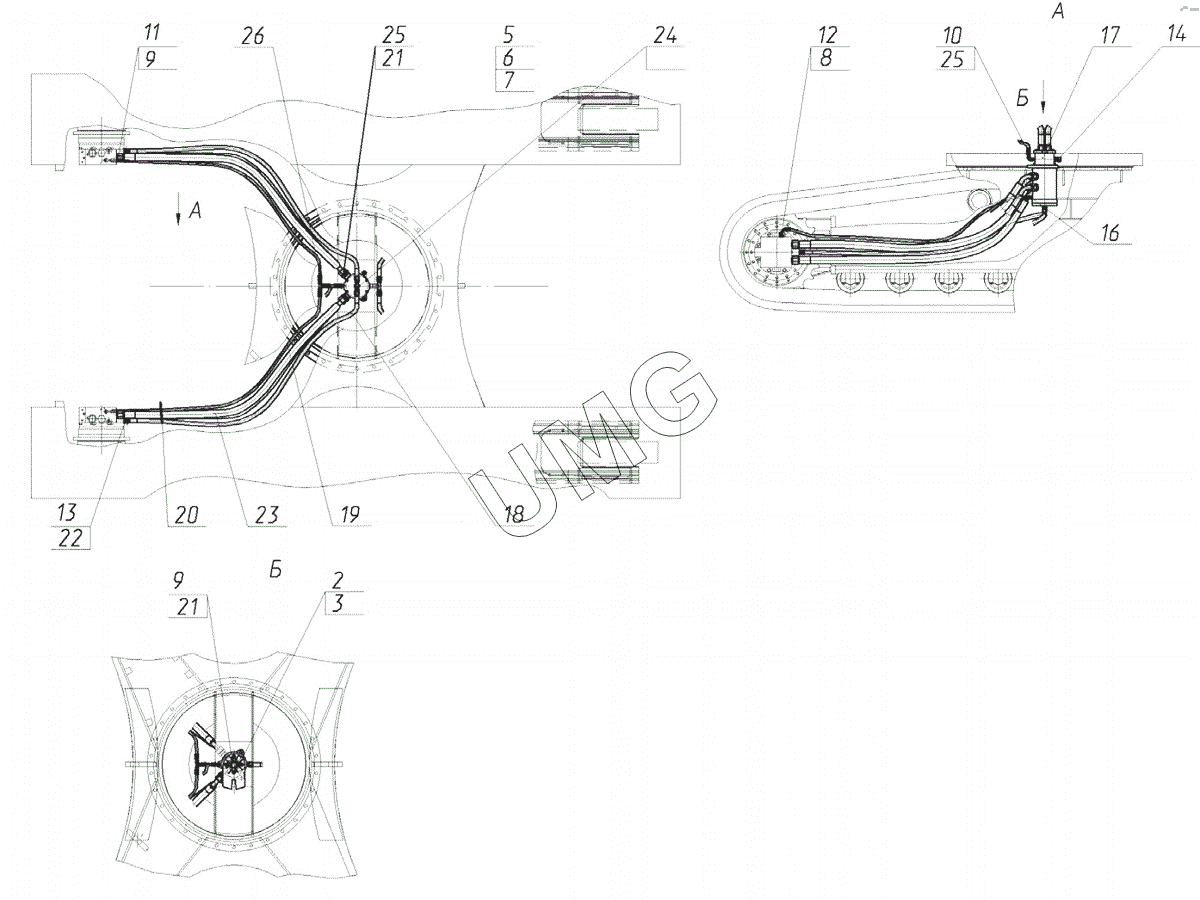

E240C. Гидрооборудование тележки гусеничной (PMP)
2
3
5
6
7
8
9
9
10
11
12
13
14
16
17
18
19
20
21
21
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950012278 | 26950012278 | Адаптер | |
| 1 | 180-00-61.00.011 | Фланец | |
| 2 | 180-00-61.00.001 | Кронштейн коллектора | |
| 3 | 02120000079 | Винт | |
| 4 | 26950013773 | Винт | |
| 5 | 02120000082 | Винт | |
| 6 | 26950002784 | Гайка | |
| 7 | 02120000628 | Шайба | |
| 8 | 26950011527 | Кольцо | |
| 9 | 02120000297 | Кольцо | |
| 10 | 26950005497 | Адаптер | |
| 11 | 02100000765 | Адаптер | |
| 12 | 26950002786 | Адаптер | |
| 13 | 26950002788 | Адаптер | |
| 14 | 26950012278 | Адаптер | |
| 15 | 26950011560 | Адаптер | |
| 16 | 26950011562 | Адаптер | |
| 17 | 26950002790 | Коллектор центральный | |
| 18 | 26950009529 | РВД | |
| 19 | 26950012908 | РВД | |
| 20 | 02110000605 | Хомут пластиковый | |
| 21 | 02120000303 | Кольцо | |
| 22 | 26950012907 | Кольцо | |
| 23 | 26950019115 | РВД | |
| 24 | 26950019116 | Адаптер | |
| 25 | 26950020242 | Адаптер | |
| 26 | 26950019118 | Адаптер | |
| 27 | 26950011560 | Адаптер | |
| 28 | 02100000394 | Полуфланец |
