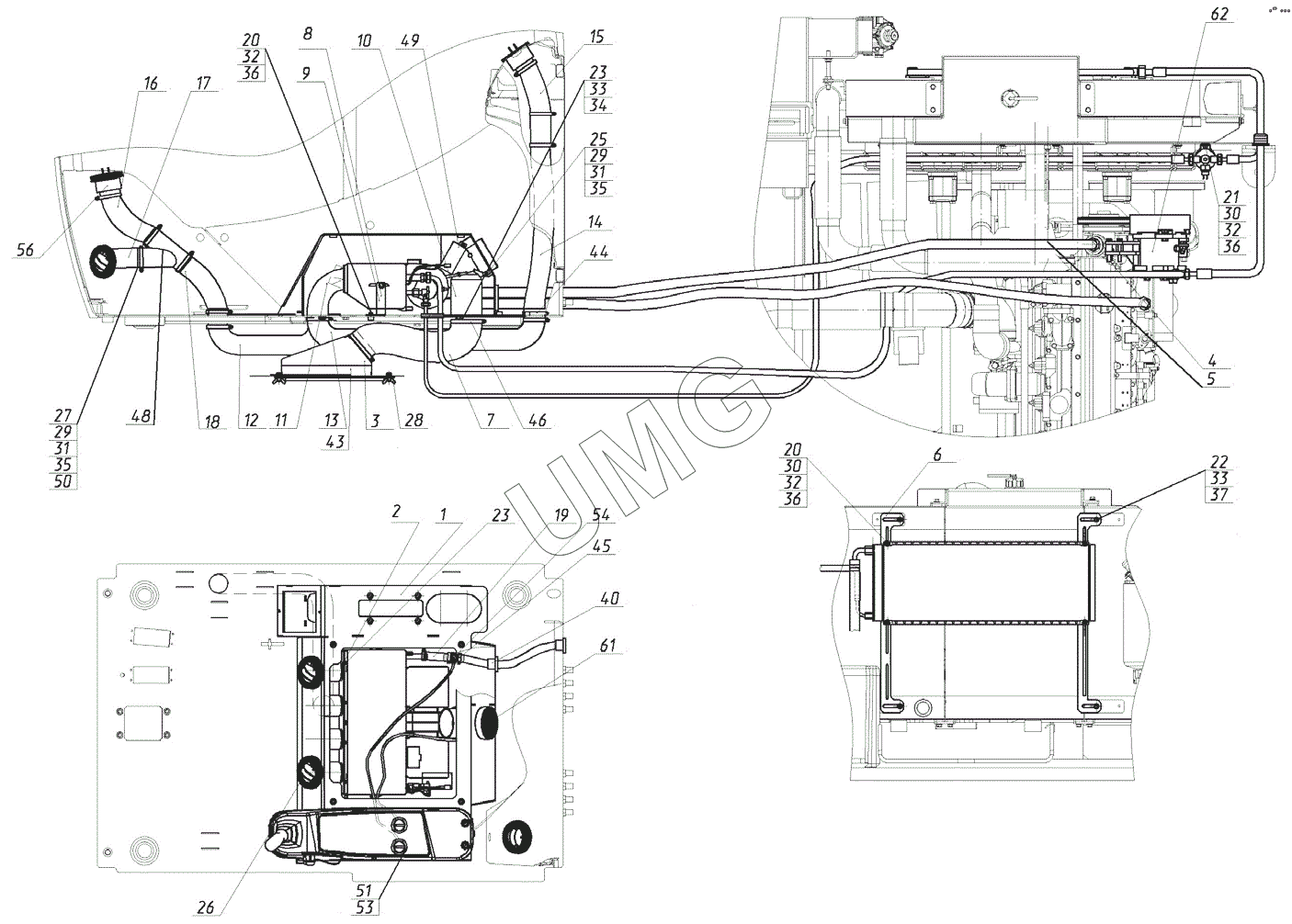

E240C. Установка кондиционера (Tier 2)
26950017210
26950014101
26950014122
30-00-70.02.100-01
02120000136
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
25
26
27
28
29
29
30
30
31
31
32
32
32
33
33
34
35
35
36
36
36
37
40
43
44
45
46
48
49
50
51
53
54
56
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950017210 | 26950017210 | Комплект кондиционера | |
| 26950014101 | 26950014101 | Подложка | |
| 26950014122 | 26950014122 | Защита РВД пластиковая | |
| 30-00-70.02.100-01 | 30-00-70.02.100-01 | Крышка корпуса воздушного фильтра | |
| 02120000136 | 02120000136 | Гайка | |
| 1 | 140-00-25.00.530-11 | Корпус испарителя | |
| 2 | 160-00-25.00.520-02 | Панель передняя испарителя в сборе | |
| 3 | 30-00-23.10.100-01 | Корпус воздушного фильтра | |
| 4 | 130-00-25.00.704 | Ниппель | |
| 5 | 130-00-25.00.706 | Рукав | |
| 6 | 230-00-25.00.701-01 | Кронштейн конденсатора | |
| 7 | 313-00-25.00.510 | Гибкая гофрированная труба | |
| 8 | 313-00-25.00.503-01 | Стойка левая | |
| 9 | 313-00-25.00.503-11 | Стойка правая | |
| 10 | 313-00-25.00.505 | Гибкая гофрированная труба | |
| 11 | 313-00-25.00.506 | Гибкая гофрированная труба | |
| 12 | 313-00-25.00.507 | Гибкая гофрированная труба | |
| 13 | 313-00-25.00.508 | Гибкая гофрированная труба | |
| 14 | 313-00-25.00.509 | Гибкая гофрированная труба | |
| 15 | 313-00-25.00.511 | Гибкая гофрированная труба | |
| 16 | 313-00-25.00.512 | Гибкая гофрированная труба | |
| 17 | 313-00-25.00.513 | Гибкая гофрированная труба | |
| 18 | 313-00-25.00.514 | Гибкая гофрированная труба | |
| 19 | 313-00-25.00.515 | Рукав | |
| 20 | 02120000054 | Болт | |
| 21 | 26950001226 | Болт | |
| 22 | 02120000059 | Болт | |
| 23 | 02120000060 | Болт | |
| 24 | 02130000543 | Саморез 4,2х19 | |
| 25 | 02120000092 | Винт | |
| 26 | 02120000112 | Винт | |
| 27 | 02120000691 | Винт | |
| 28 | 26950011516 | Гайка | |
| 29 | 02120000133 | Гайка | |
| 30 | 02120000134 | Гайка | |
| 31 | 02120000632 | Шайба | |
| 32 | 02120000634 | Шайба | |
| 33 | 02120000635 | Шайба | |
| 34 | 02120000639 | Шайба | |
| 35 | 02120000623 | Шайба | |
| 36 | 02120000624 | Шайба | |
| 37 | 02120000625 | Шайба | |
| 39 | 26950006938 | Лента армированная самоклеющаяся | |
| 40 | 26950011421 | Манжета переходная | |
| 41 | 26950006937 | Трубка | |
| 42 | 26950006935 | Трубка | |
| 43 | 26950006932 | Фильтр салонный | |
| 44 | 02100000606 | Хомут | |
| 45 | 02100000603 | Хомут | |
| 46 | 02110000604 | Хомут пластиковый | |
| 47 | 02110000605 | Хомут пластиковый | |
| 48 | 26950006933 | Тройник воздуховода из пластика | |
| 49 | 26950009517 | Распределительный клапан | |
| 50 | 26950017465 | Патрубок для гофрошланга | |
| 51 | 26950010317 | Поворотный блок управления | |
| 53 | 26950010322 | Рукоятка | |
| 54 | 26950010314 | Кран отопителя | |
| 56 | 26950017466 | Жалюзи | |
| 59 | 313-00-25.00.526 | Уплотнение | |
| 60 | 26950011292 | Хомут | |
| 61 | 26950009518 | Защитная решетка воздухозаборника | |
| 62 | 230-00-28.08.000 | Установка компрессора кондиционера |
