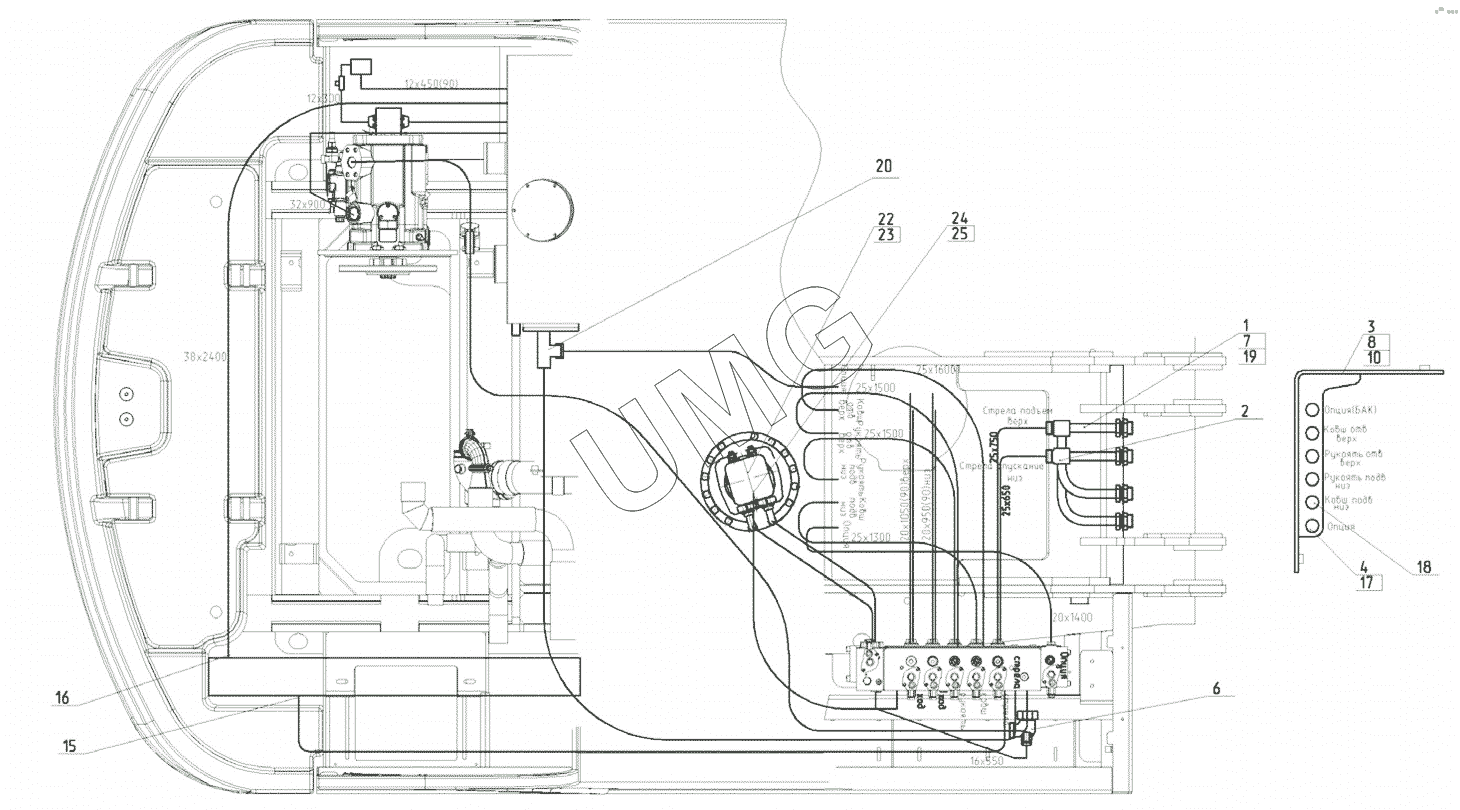

E240C. Трубопроводы на поворотной платформе
26950019135
26950014585
26950016793
26950016794
02080000610
26950016781
26950016782
26950016783
26950021350
26950016785
26950016786
26950019133
26950019134
02110000605
26950016792
26950016789
26950019136
26950019137
02100000603
26950019138
26950019139
26950021348
26950004835
26950012354
26950014999
26950021349
180-00-41.00.020
02120000034
02120000629
26950016777
02120000301
02120000303
02120000304
1
2
3
4
6
7
8
10
15
16
17
18
19
20
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950019135 | 26950019135 | РВД | |
| 26950014585 | 26950014585 | Фланец | |
| 26950016793 | 26950016793 | РВД | |
| 26950016794 | 26950016794 | РВД | |
| 02080000610 | 02080000610 | РВД | |
| 26950016781 | 26950016781 | РВД | |
| 26950016782 | 26950016782 | РВД | |
| 26950016783 | 26950016783 | РВД | |
| 26950021350 | 26950021350 | РВД | |
| 26950016785 | 26950016785 | РВД | |
| 26950016786 | 26950016786 | РВД | |
| 26950019133 | 26950019133 | РВД | |
| 26950019134 | 26950019134 | РВД | |
| 02110000605 | 02110000605 | Хомут пластиковый | |
| 26950016792 | 26950016792 | РВД | |
| 26950016789 | 26950016789 | РВД | |
| 26950019136 | 26950019136 | РВД | |
| 26950019137 | 26950019137 | РВД | |
| 02100000603 | 02100000603 | Хомут | |
| 26950019138 | 26950019138 | РВД | |
| 26950019139 | 26950019139 | РВД | |
| 26950021348 | 26950021348 | РВД | |
| 26950004835 | 26950004835 | Адаптер | |
| 26950012354 | 26950012354 | Адаптер | |
| 26950014999 | 26950014999 | РВД | |
| 26950021349 | 26950021349 | РВД | |
| 180-00-41.00.020 | 180-00-41.00.020 | Кронштейн коллектора | |
| 02120000034 | 02120000034 | Болт | |
| 02120000629 | 02120000629 | Шайба | |
| 26950016777 | 26950016777 | Адаптер | |
| 02120000301 | 02120000301 | Кольцо | |
| 02120000303 | 02120000303 | Кольцо | |
| 02120000304 | 02120000304 | Кольцо | |
| 1 | 240-00-41.00.020 | Трубопровод | |
| 2 | 240-00-41.00.030 | Трубопровод | |
| 3 | 240-00-41.00.100 | Кронштейн | |
| 4 | 240-00-41.00.110 | Переходник | |
| 6 | 240-00-41.00.050 | Тройник сварной | |
| 7 | 130-00-41.00.029-01 | Шайба | |
| 8 | 02120000010 | Болт | |
| 10 | 02120000626 | Шайба | |
| 15 | 26950005737 | Адаптер | |
| 16 | 26950010489 | Адаптер | |
| 17 | 26950009305 | Адаптер | |
| 18 | 26950006747 | Адаптер | |
| 19 | 26950016776 | Адаптер | |
| 20 | 26950002315 | Адаптер | |
| 22 | 26950008375 | Адаптер | |
| 23 | 26950016778 | Фитинг | |
| 24 | 26950016779 | Адаптер | |
| 25 | 26950009189 | Адаптер |
