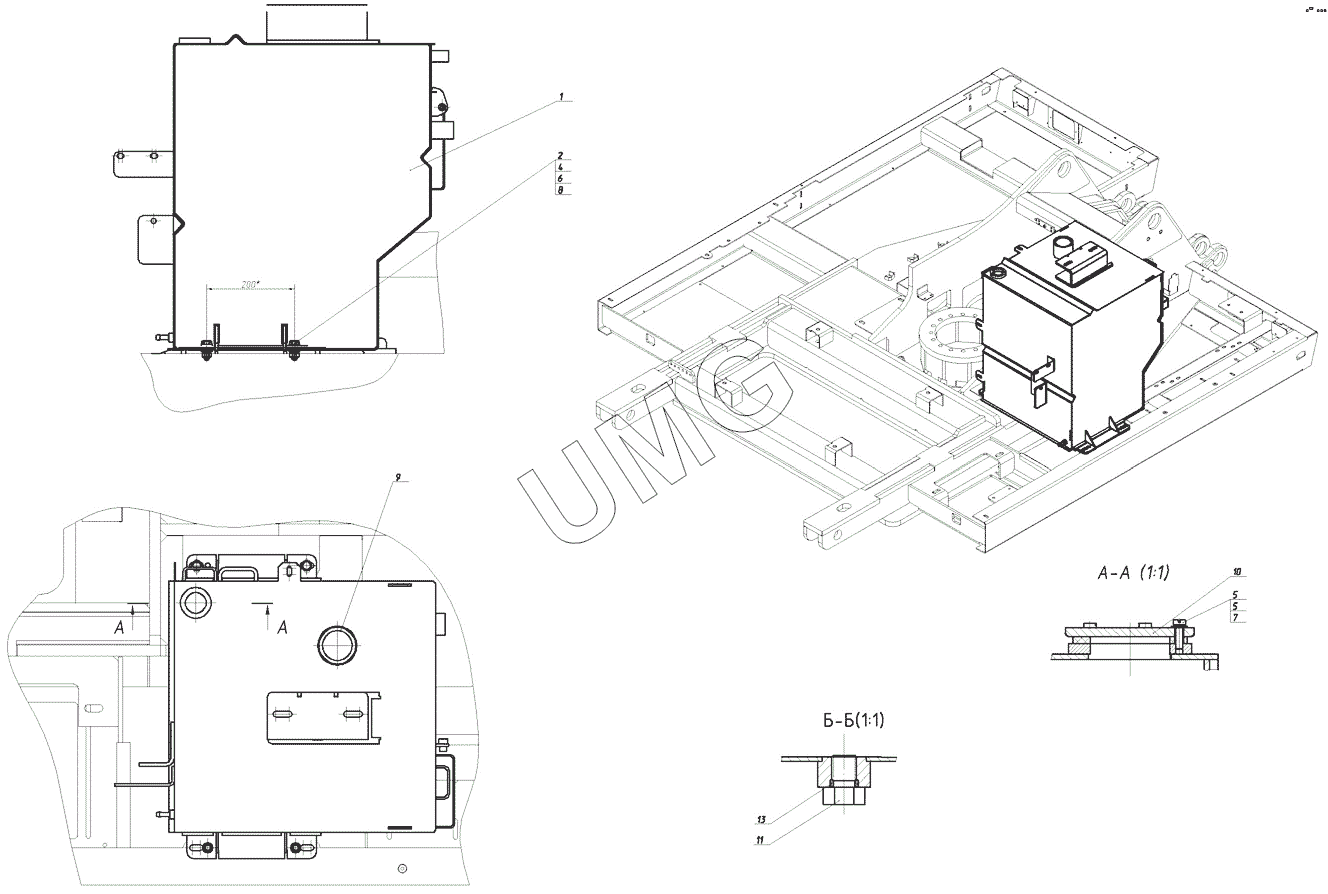

E240C. Установка бака топливного (280 литров)
26950003482
26950017607
02120000018
02120000637
1
2
4
5
5
6
7
8
9
10
11
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950003482 | 26950003482 | Герметик-прокладка | |
| 26950017607 | 26950017607 | Шайба | |
| 02120000018 | 02120000018 | Болт | |
| 02120000637 | 02120000637 | Шайба | |
| 1 | 240-10-27.00.100 | Бак топливный | |
| 2 | 02120000027 | Болт | |
| 3 | 02120000090 | Винт | |
| 4 | 02120000132 | Гайка | |
| 5 | 02120000632 | Шайба | |
| 6 | 02120000627 | Шайба | |
| 7 | 02120000623 | Шайба | |
| 8 | 02120000620 | Шайба | |
| 9 | 02100000158 | Горловина заливная | |
| 10 | 26950015362 | Датчик уровня топлива | |
| 11 | 02100000776 | Адаптер | |
| 13 | 02120000297 | Кольцо |
