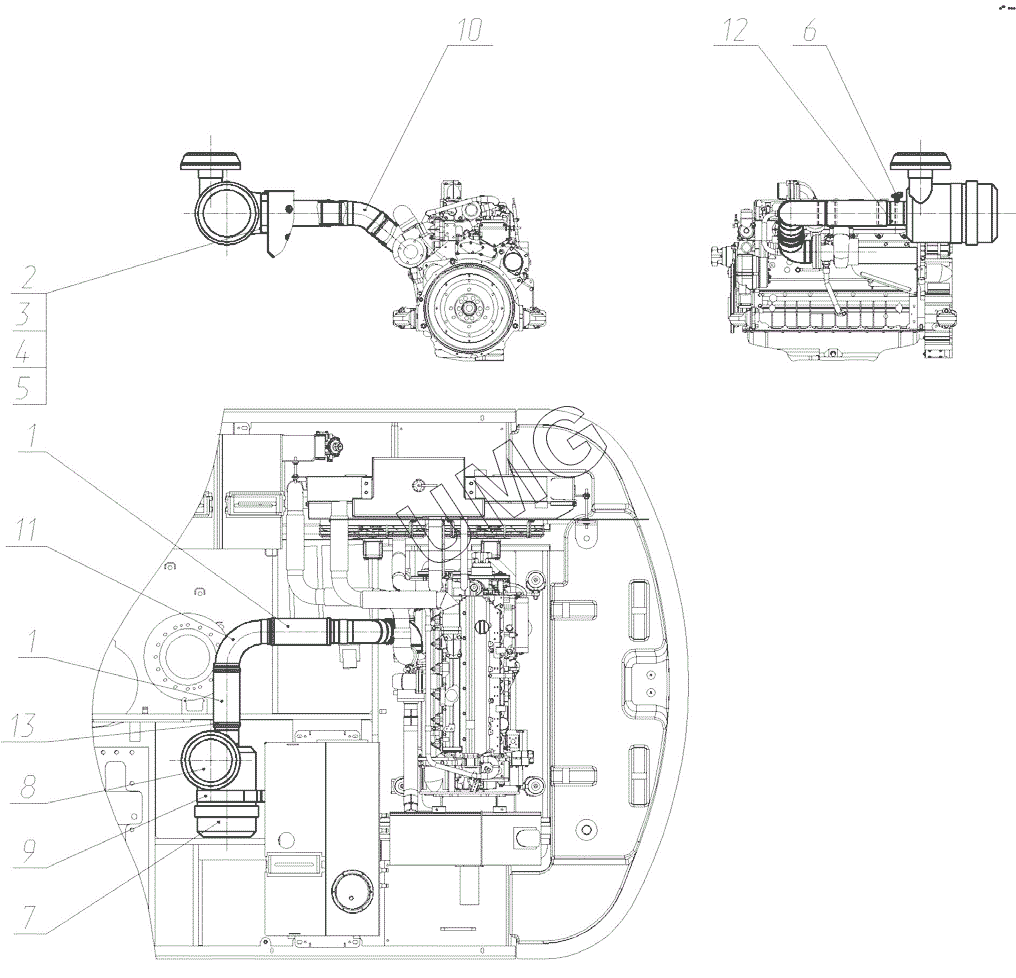

E240C. Установка воздухоочистителя
1
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 230-00-28.04.007 | Рукав | |
| 2 | 02120000062 | Болт | |
| 3 | 02120000136 | Гайка | |
| 4 | 02120000635 | Шайба | |
| 5 | 02120000625 | Шайба | |
| 6 | 26950013007 | Переключатель | |
| 7 | 26950013000 | Воздушный фильтр | |
| 8 | 26950013001 | Защитный колпак | |
| 9 | 26950013002 | Держатель | |
| 10 | 26950013003 | Спиральнокладчатый шланг с опрыснутыми конечными муфтами | |
| 11 | 26950013004 | Резиновый отвод на 90 градусов | |
| 12 | 26950013005 | Прямой соединительный штуцер | |
| 13 | 26950013006 | Хомут | |
| 14 | 230-00-28.04.001 | Втулка |
