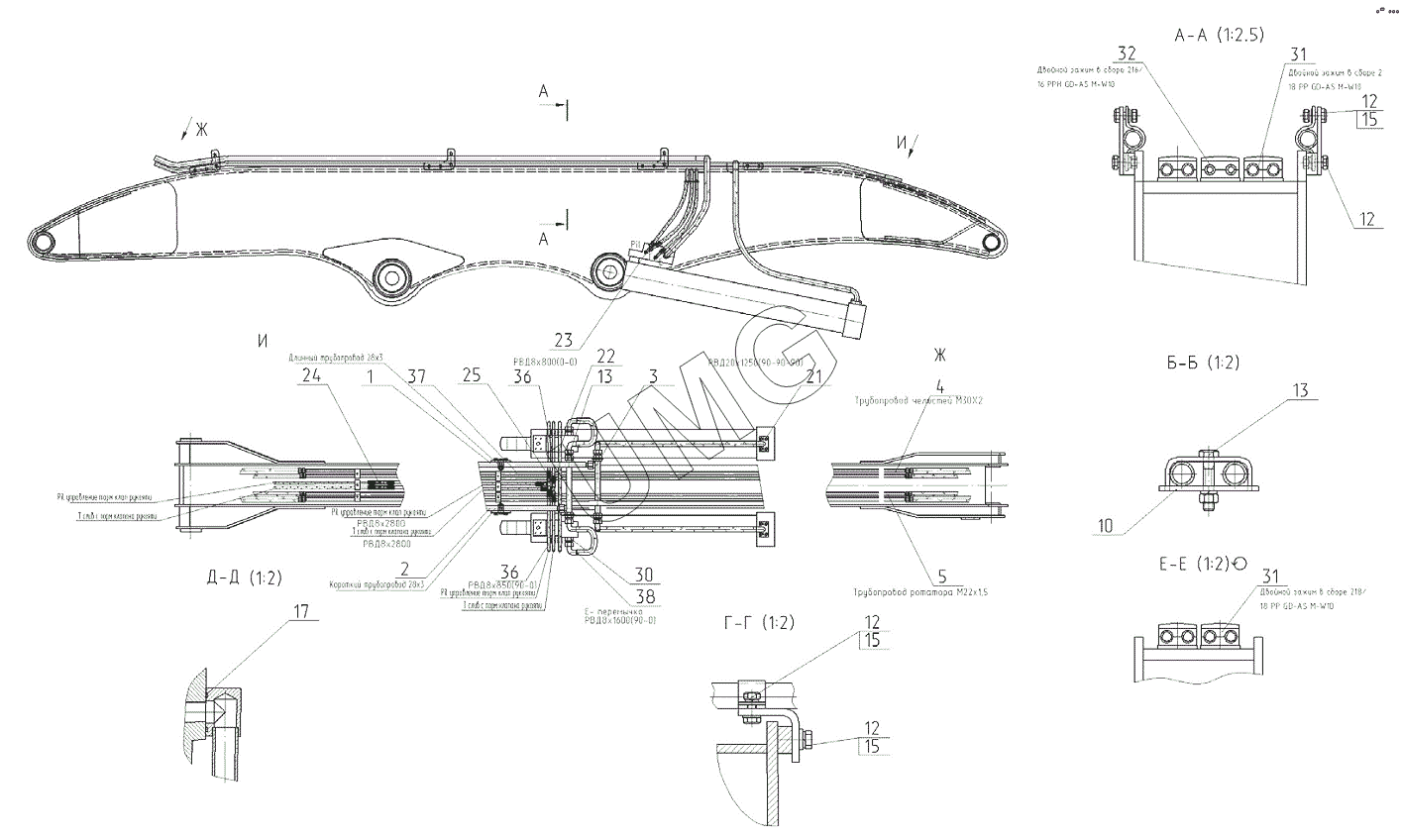

E230WH. Трубопроводы стрелы в сборе с гидроцилиндром
1
2
3
4
5
10
12
12
12
12
13
13
15
15
15
17
21
22
23
24
25
30
31
31
32
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 230-00-81.30.050 | Трубопровод | |
| 2 | 230-00-81.30.050-10 | Трубопровод | |
| 3 | 230-00-81.30.060 | Трубопровод | |
| 4 | 230-00-81.30.070 | Трубопровод | |
| 5 | 230-00-81.30.080 | Трубопровод | |
| 6 | 230-00-81.30.100 | Гидроцилиндр рукояти в сборе | |
| 7 | 230-00-81.30.001 | Кронштейн | |
| 8 | 230-00-81.30.003 | Кронштейн | |
| 9 | 175-00-80.90.001 | Кронштейн | |
| 10 | 130-00-41.00.029-10 | Шайба | |
| 11 | 02100000791 | Адаптер | |
| 12 | 02100000767 | Адаптер | |
| 13 | 26950012495 | Адаптер | |
| 14 | 02100000785 | Адаптер | |
| 15 | 26950000951 | Адаптер | |
| 16 | 02100000771 | Адаптер | |
| 17 | 26950002785 | Адаптер | |
| 18 | 26950002876 | Двойной зажим в сборе | |
| 19 | 26950005813 | Двойной зажим в сборе | |
| 20 | 26950005497 | Адаптер | |
| 21 | 26950012545 | РВД | |
| 22 | 26950012546 | РВД | |
| 23 | 26950012547 | РВД | |
| 24 | 26950001096 | РВД | |
| 25 | 26950013793 | РВД | |
| 26 | 26950013794 | РВД | |
| 27 | 02080000627 | РВД | |
| 28 | 02080000666 | РВД | |
| 29 | 02080000649 | РВД | |
| 30 | 02080000662 | РВД | |
| 31 | 26950013795 | РВД | |
| 32 | 26950002882 | РВД | |
| 33 | 26950002883 | РВД | |
| 34 | 26950005807 | РВД | |
| 35 | 26950003017 | РВД | |
| 36 | 02130000545 | Седельный зажим стальной | |
| 37 | 02110000604 | Хомут пластиковый | |
| 38 | 02110000605 | Хомут пластиковый |
