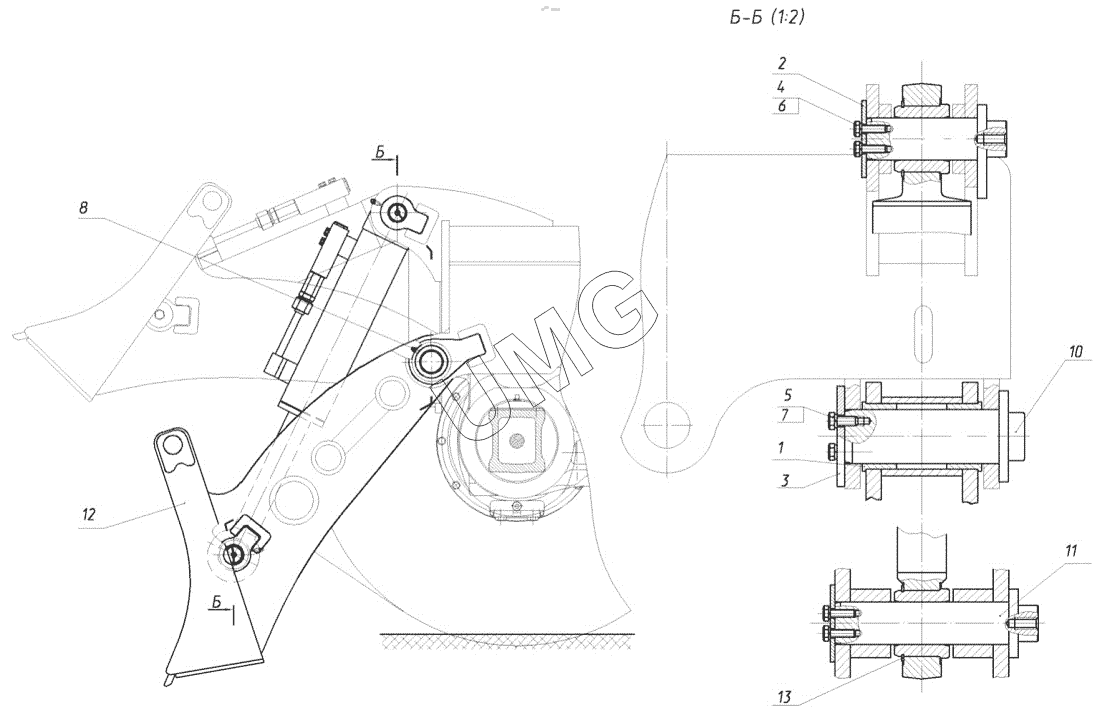

E200W. 160-00-50.70.000 Установка отвала
160-00-50.70.000
1
1
2
3
4
5
6
7
8
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 160-00-50.70.000 | 160-00-50.70.000 | Установка отвала | |
| 1 | 160-00-50.70.090 | Установка втулок гидроцилиндра отвала | |
| 1 | 130-00-50.70.002 | Втулка | |
| 2 | 130-00-80.00.008 | Шайба | |
| 3 | 130-00-50.00.002 | Шайба | |
| 4 | 02120000012 | Болт | |
| 5 | 02120000032 | Болт | |
| 6 | 02120000626 | Шайба | |
| 7 | 02120000629 | Шайба | |
| 8 | 02100000333 | Масленка | |
| 9 | 160-00-50.70.030 | Палец в сборе | |
| 10 | 160-00-50.70.040 | Палец в сборе | |
| 11 | 160-00-50.70.050 | Палец в сборе | |
| 12 | 160-00-50.71.100 | Отвал в сборе со втулками | |
| 12 | 130-00-50.70.001 | Втулка | |
| 13 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок |
