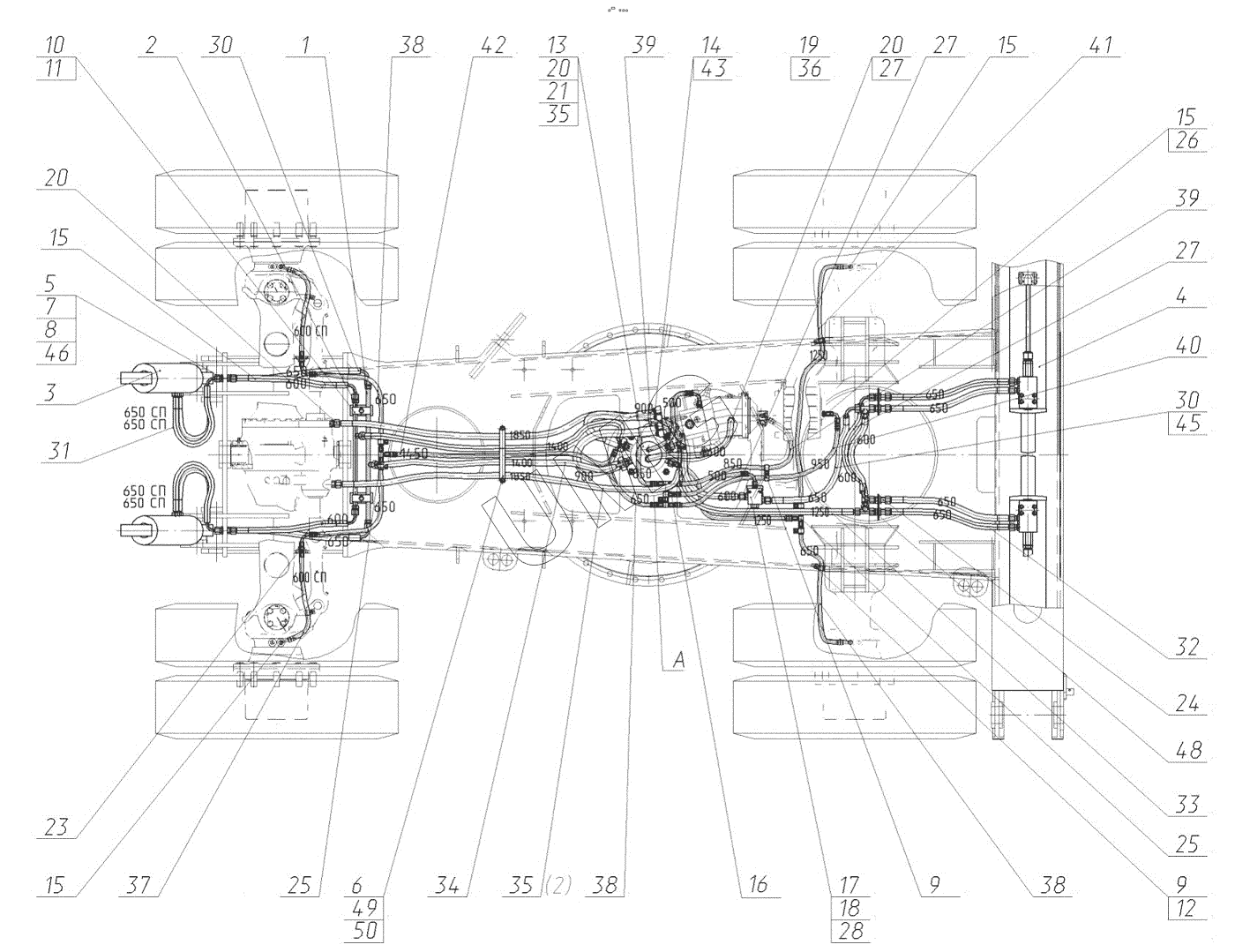

E200W. 130-28-51.00.000 Гидрооборудование хода пневмоколесного
130-28-51.00.000
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
20
20
21
23
24
25
25
26
27
27
27
28
30
30
31
32
33
34
35
35
36
37
38
38
38
39
39
40
41
42
43
45
46
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-28-51.00.000 | 130-28-51.00.000 | Гидрооборудование хода пневмоколесного | |
| 1 | 130-00-51.00.800-20 | Трубопровод | |
| 2 | 130-00-51.00.810-20 | Трубопровод | |
| 3 | 160-22-51.00.100-10 | Гидроцилиндр отвала в сборе | |
| 4 | 160-22-51.00.300-10 | Гидроцилиндр опор в сборе | |
| 5 | 130-00-51.00.001-01 | Штуцер | |
| 6 | 160-00-51.00.050 | Планка крепежная | |
| 7 | 130-00-51.00.017 | Шайба | |
| 8 | 130-00-51.00.018 | Шайба | |
| 9 | 130-00-51.00.032 | Вкладыш | |
| 10 | 130-00-80.90.015 | Скоба | |
| 11 | 130-00-80.90.016 | Планка | |
| 12 | 130-00-80.94.002-10 | Хомут | |
| 13 | 130-00-52.00.901-20 | Рычаг | |
| 14 | 02100000397 | Полуфланец | |
| 15 | 26950000717 | Адаптер | |
| 16 | 02100000775 | Адаптер | |
| 17 | 02100000761 | Адаптер | |
| 18 | 02100000770 | Адаптер | |
| 19 | 02100000769 | Адаптер | |
| 20 | 02100000791 | Адаптер | |
| 21 | 02100000767 | Адаптер | |
| 22 | 02100000771 | Адаптер | |
| 23 | 02100000764 | Адаптер | |
| 24 | 02100000779 | Адаптер | |
| 25 | 02100000790 | Адаптер | |
| 26 | 02100000830 | Адаптер | |
| 27 | 26950009527 | Клапан | |
| 28 | 02180000153 | Клапан | |
| 29 | 130-00-52.00.900-20 | Коллектор центральный | |
| 30 | 26950000952 | РВД | |
| 31 | 02080000615 | РВД | |
| 32 | 02080000616 | РВД | |
| 33 | 02080000618 | РВД | |
| 34 | 02080000604 | РВД | |
| 35 | 02080000605 | РВД | |
| 36 | 02080000608 | РВД | |
| 37 | 26950000999 | РВД | |
| 38 | 02080000660 | РВД | |
| 39 | 02080000662 | РВД | |
| 40 | 02080000666 | РВД | |
| 41 | 02080000664 | РВД | |
| 42 | 26950002826 | РВД | |
| 43 | 02080000628 | РВД | |
| 44 | 02080000686 | РВД | |
| 45 | 02110000604 | Хомут пластиковый | |
| 46 | 26950005497 | Адаптер | |
| 47 | 26950012278 | Адаптер | |
| 48 | 26950009238 | Адаптер | |
| 49 | 26950008571 | Двойной зажим в сборе | |
| 50 | 26950005813 | Двойной зажим в сборе | |
| 51 | 02080000627 | РВД |
