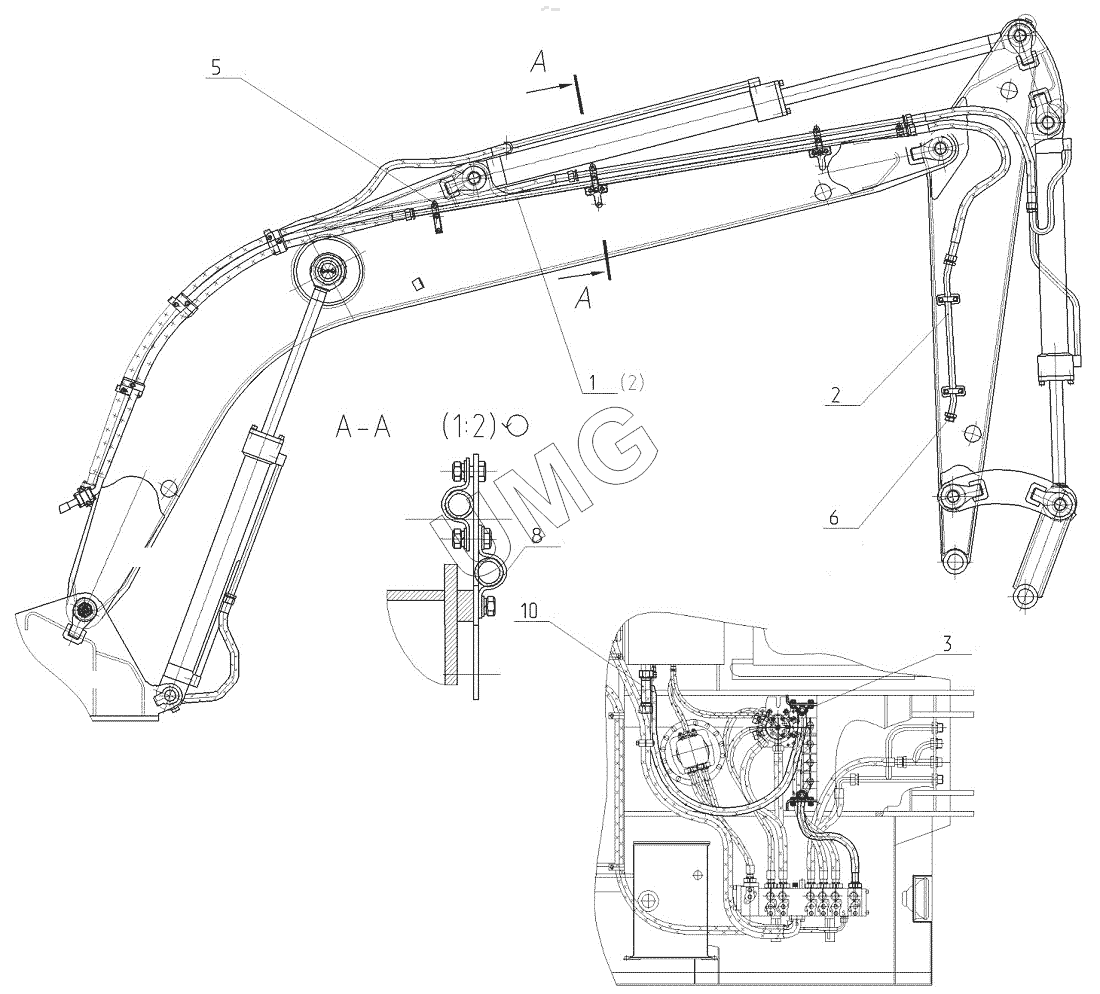

E200W. 170-01-80.90.000-32 Трубопроводы гидромолота на рабочем оборудовании
170-01-80.90.000-32
130-00-80.95.001
26950006832
26950011760
02080000689
02100000793
26950004838
26950013461
1
2
3
5
6
8
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170-01-80.90.000-32 | 170-01-80.90.000-32 | Трубопроводы гидромолота на рабочем оборудовании | |
| 02100000397 | 02100000397 | Полуфланец | |
| 130-00-80.95.001 | 130-00-80.95.001 | Фланец | |
| 02100000398 | 02100000398 | Полуфланец | |
| 26950006832 | 26950006832 | Двойной зажим в сборе | |
| 26950011760 | 26950011760 | РВД | |
| 02080000689 | 02080000689 | РВД | |
| 02100000793 | 02100000793 | Адаптер | |
| 26950004838 | 26950004838 | РВД | |
| 26950013461 | 26950013461 | РВД | |
| 1 | 170-00-80.95.120 | Трубопровод | |
| 2 | 170-00-80.95.120 | Трубопровод | |
| 3 | 130-00-80.95.003 | Рукав | |
| 4 | 160-00-80.95.003 | Планка | |
| 5 | 160-00-80.95.012 | Планка | |
| 6 | 130-00-80.95.009 | Заглушка | |
| 7 | 02100000398 | Полуфланец | |
| 8 | 02130000545 | Седельный зажим стальной | |
| 9 | 26950000904 | Седельный зажим стальной | |
| 10 | 26950000719 | Адаптер |
