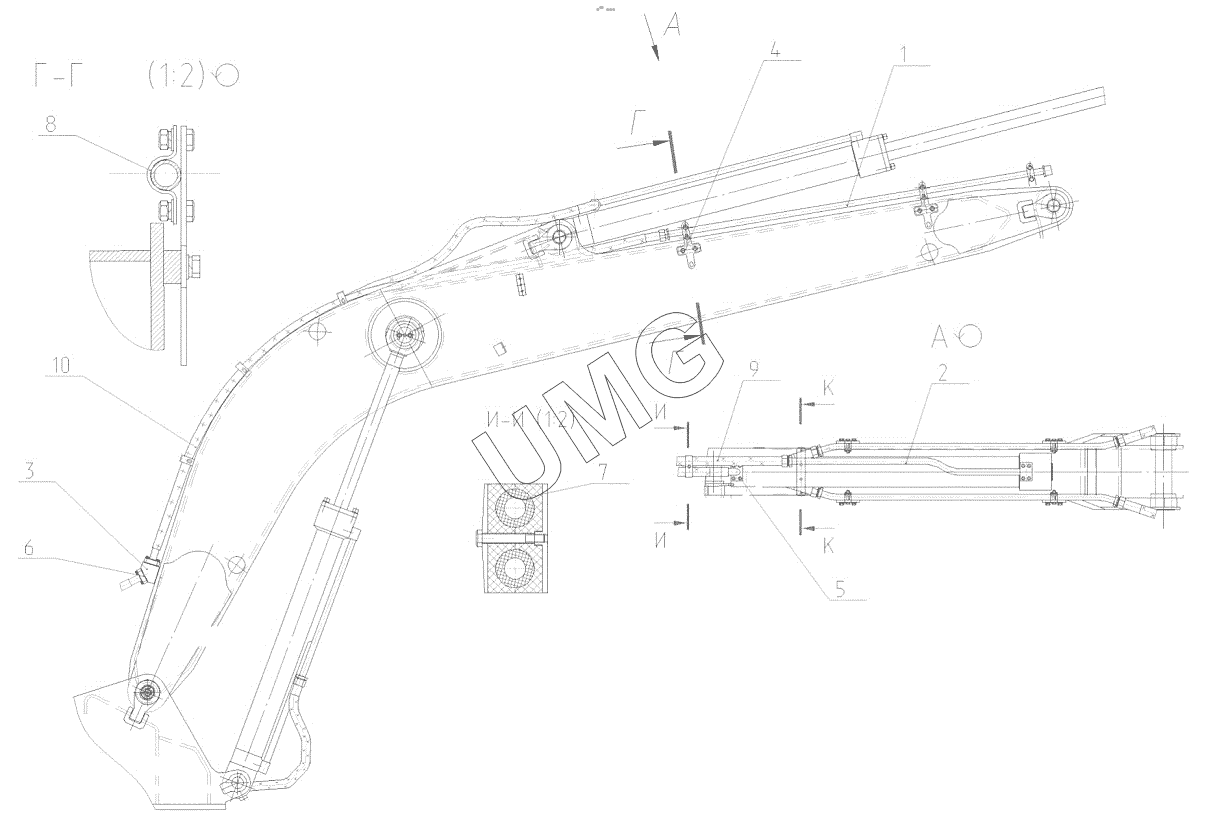

E200W. 170-00-81.30.000 Трубопроводы стрелы в сборе с гидроцилиндром
170-00-81.30.000
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170-00-81.30.000 | 170-00-81.30.000 | Трубопроводы стрелы в сборе с гидроцилиндром | |
| 1 | 170-00-80.90.100-10 | Трубопровод | |
| 2 | 170-00-81.30.100 | Гидроцилиндр рукояти в сборе с трубопроводами | |
| 3 | 130-00-80.90.001 | Плита | |
| 4 | 130-00-80.90.002 | Кронштейн | |
| 5 | 02100000397 | Полуфланец | |
| 6 | 02100000398 | Полуфланец | |
| 7 | 26950006832 | Двойной зажим в сборе | |
| 8 | 02130000545 | Седельный зажим стальной | |
| 9 | 26950012603 | РВД | |
| 10 | 26950012604 | РВД |
