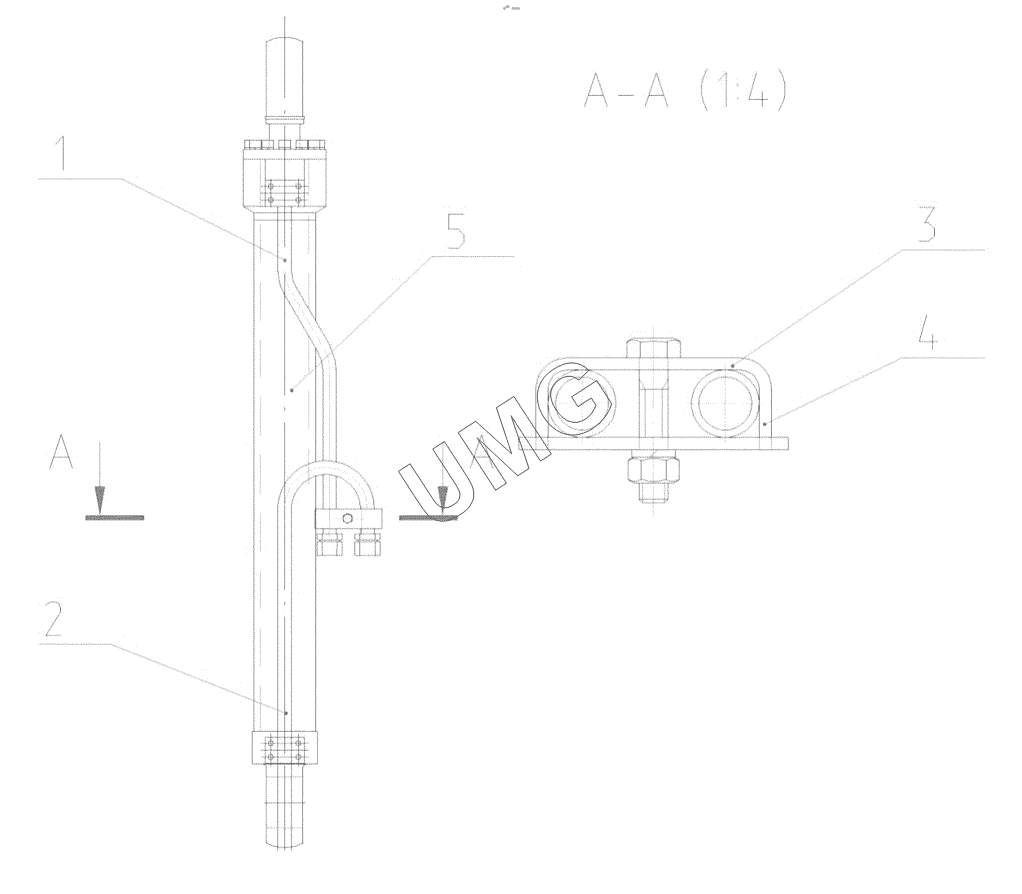

E200W. 160-00-81.20.000-10-45 Гидроцилиндр стрелы правый в сборе
160-00-81.20.000-10-45
1
2
3
4
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 160-00-81.20.000-10-45 | 160-00-81.20.000-10-45 | Гидроцилиндр стрелы правый в сборе | |
| 1 | 130-00-80.90.150-10 | Трубопровод | |
| 2 | 195-02-81.20.010 | Трубопровод гидроцилиндра стрелы правый | |
| 3 | 130-00-80.90.015-10 | Скоба | |
| 4 | 130-00-80.90.016-10 | Планка | |
| 5 | 26950009563 | Гидроцилиндр |
