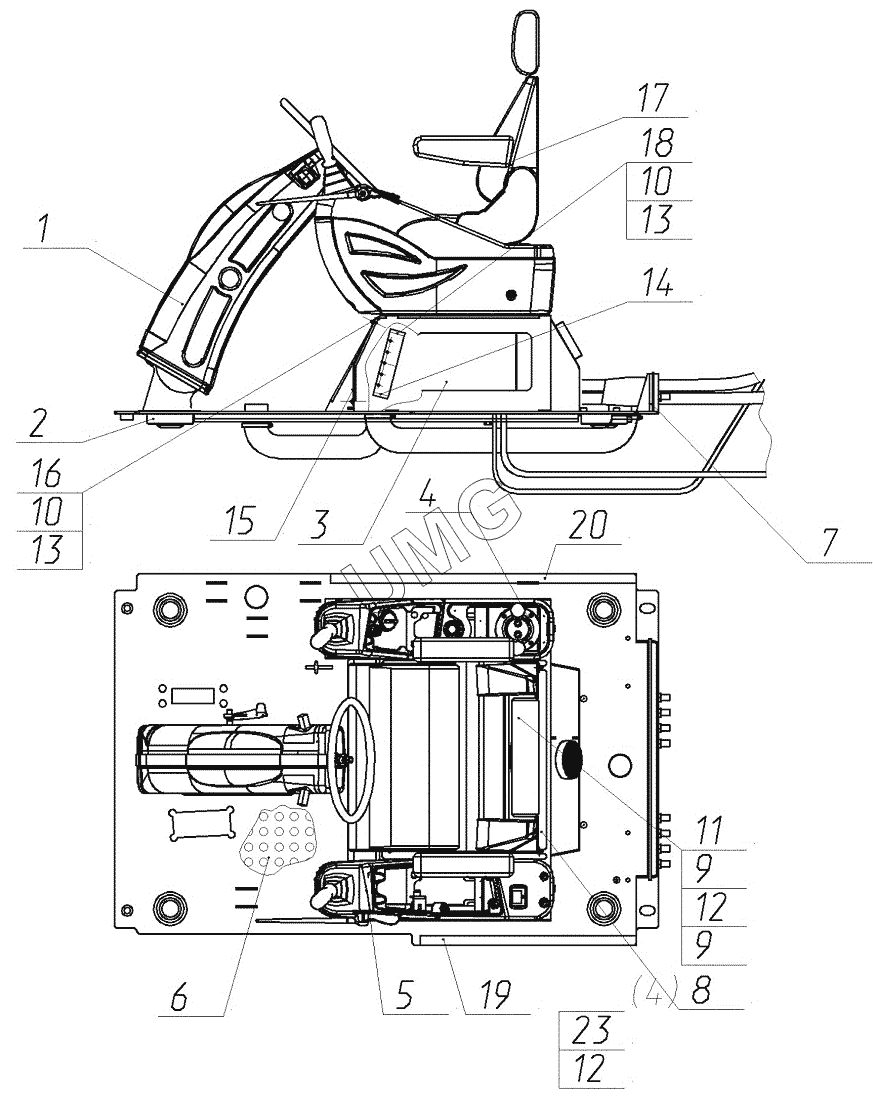

E200W. 316-00-25.00.000-03 Управление экскаватором
316-00-25.00.000-03
313-00-25.00.003
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 316-00-25.00.000-03 | 316-00-25.00.000-03 | Управление экскаватором | |
| 313-00-25.00.003 | 313-00-25.00.003 | Уплотнитель | |
| 1 | 130-01-25.00.400-01 | Установка рулевой колонки | |
| 2 | 313-00-25.00.150-03 | Основание | |
| 3 | 316-00-25.00.500-01 | Установка кондиционера | |
| 4 | 125-07-25.00.500 | Установка пульта правого | |
| 5 | 125-07-25.00.600 | Установка пульта левого | |
| 6 | 313-00-25.00.002-03 | Покрытие напольное | |
| 7 | 02150000579 | Уплотнитель для окон и дверей | |
| 8 | 313-00-25.00.001 | Крышка | |
| 9 | 02120000060 | Болт | |
| 10 | 02120000635 | Шайба | |
| 11 | 26950015962 | Сиденье | |
| 12 | 02120000634 | Шайба | |
| 13 | 02120000624 | Шайба | |
| 14 | 300-00-25.00.590 | Кронштейн реле в сборе | |
| 15 | 313-00-25.00.519 | Крышка БПР | |
| 16 | 02120000096 | Винт | |
| 17 | 02120000625 | Шайба | |
| 18 | 02120000134 | Гайка | |
| 19 | 140-00-25.00.003 | Прокладка левого порога | |
| 20 | 140-00-25.00.004 | Прокладка правого порога |
