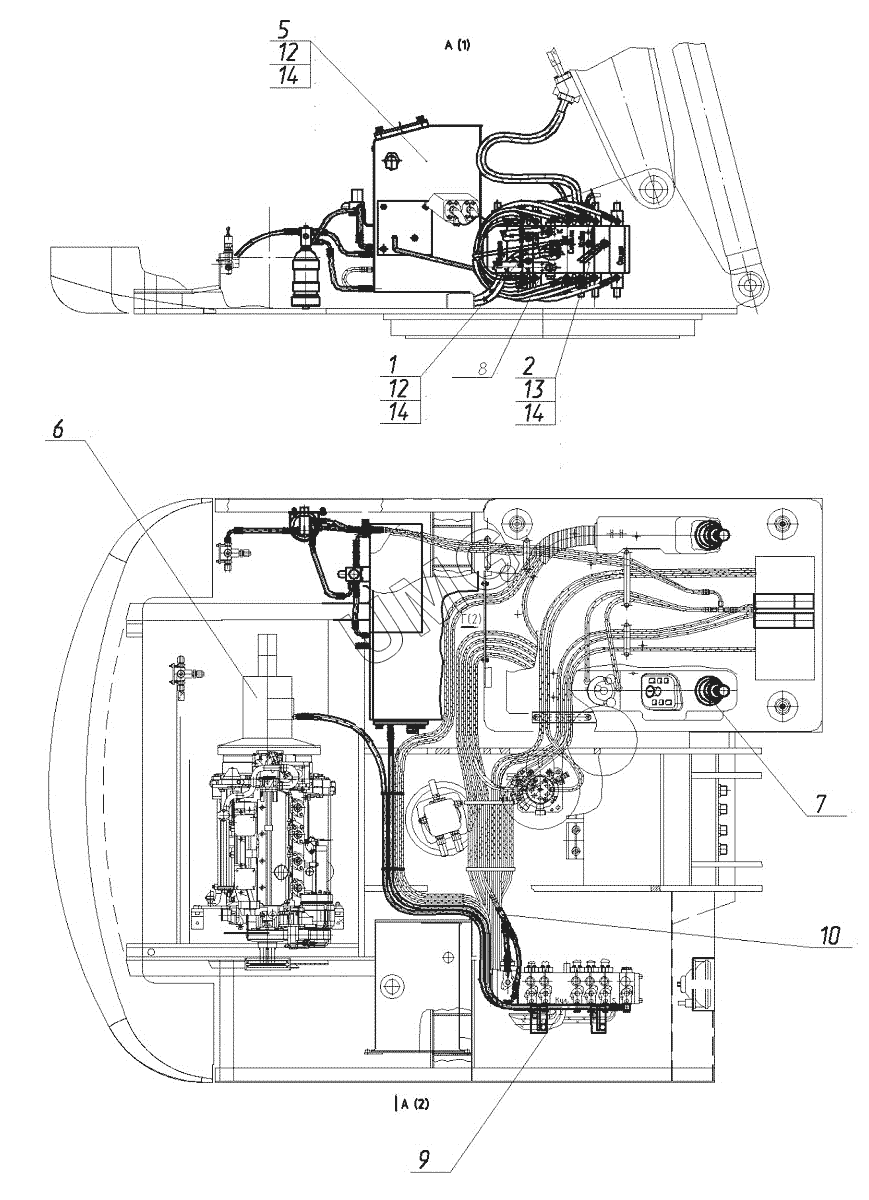

E200W. 170-48-40.00.000-03 Гидрооборудование на поворотной платформе
170-48-40.00.000-03
1
2
5
6
7
8
9
10
12
12
13
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170-48-40.00.000-03 | 170-48-40.00.000-03 | Гидрооборудование на поворотной плат | |
| 1 | 160-00-40.00.010 | Кронштейн | |
| 2 | 160-00-40.00.020 | Кронштейн | |
| 3 | 210-00-40.10.900 | Кронштейн | |
| 4 | 160-25-41.30.000 | Гидрооборудование коллектора центрального | |
| 5 | 160-45-40.10.000-10 | Бак гидравлический | |
| 6 | 160-24-41.10.000 | Гидрооборудование силовой установки | |
| 7 | 160-45-42.21.000-03 | Гидроуправление в кабине экскаватора | |
| 8 | 160-45-41.00.000 | Трубопроводы на поворотной платформе | |
| 9 | 160-24-41.20.000 | Сборка распределителя | |
| 10 | 160-45-42.20.000 | Гидроуправление на поворотной платформе | |
| 11 | 160-24-41.40.000 | Гидрооборудование механизма поворота | |
| 12 | 02120000026 | Болт | |
| 13 | 02120000027 | Болт | |
| 14 | 02120000627 | Шайба | |
| 15 | 26950012918 | Гайка |
