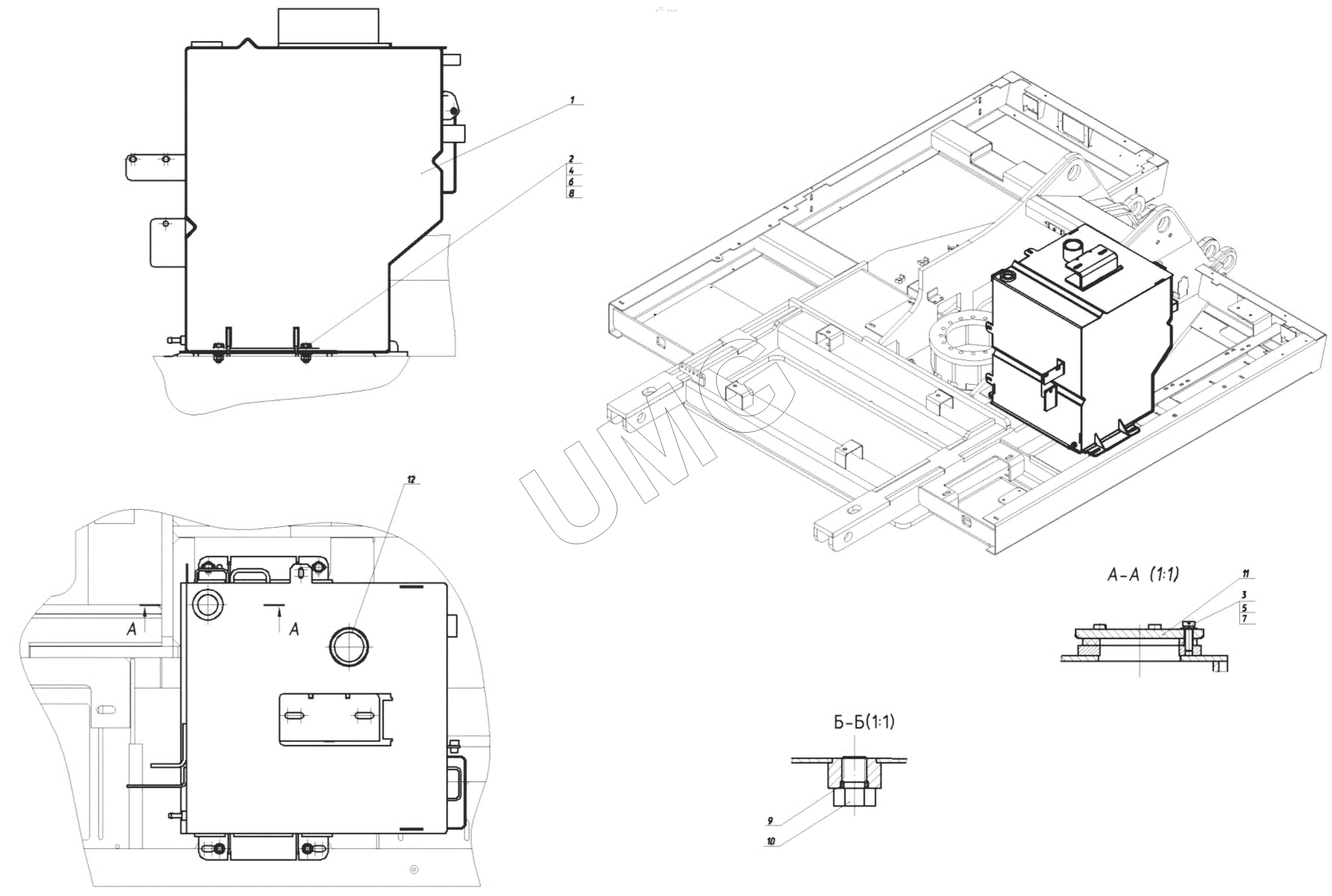

E200W. 175-20-27.00.000 Установка бака топливного
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-20-27.00.000 | 175-20-27.00.000 | Установка бака топливного | |
| 1 | 175-20-27.00.100 | Бак топливный | |
| 2 | 02120000027 | Болт | |
| 3 | 02120000090 | Винт | |
| 4 | 02120000132 | Гайка | |
| 5 | 02120000632 | Шайба | |
| 6 | 02120000627 | Шайба | |
| 7 | 02120000623 | Шайба | |
| 8 | 02120000620 | Шайба | |
| 9 | 02120000297 | Кольцо | |
| 10 | 02100000776 | Адаптер | |
| 11 | 26950015362 | Датчик уровня топлива | |
| 12 | 26950019563 | Крышка топливной горловины | |
| 13 | 26950003482 | Герметик-прокладка |
