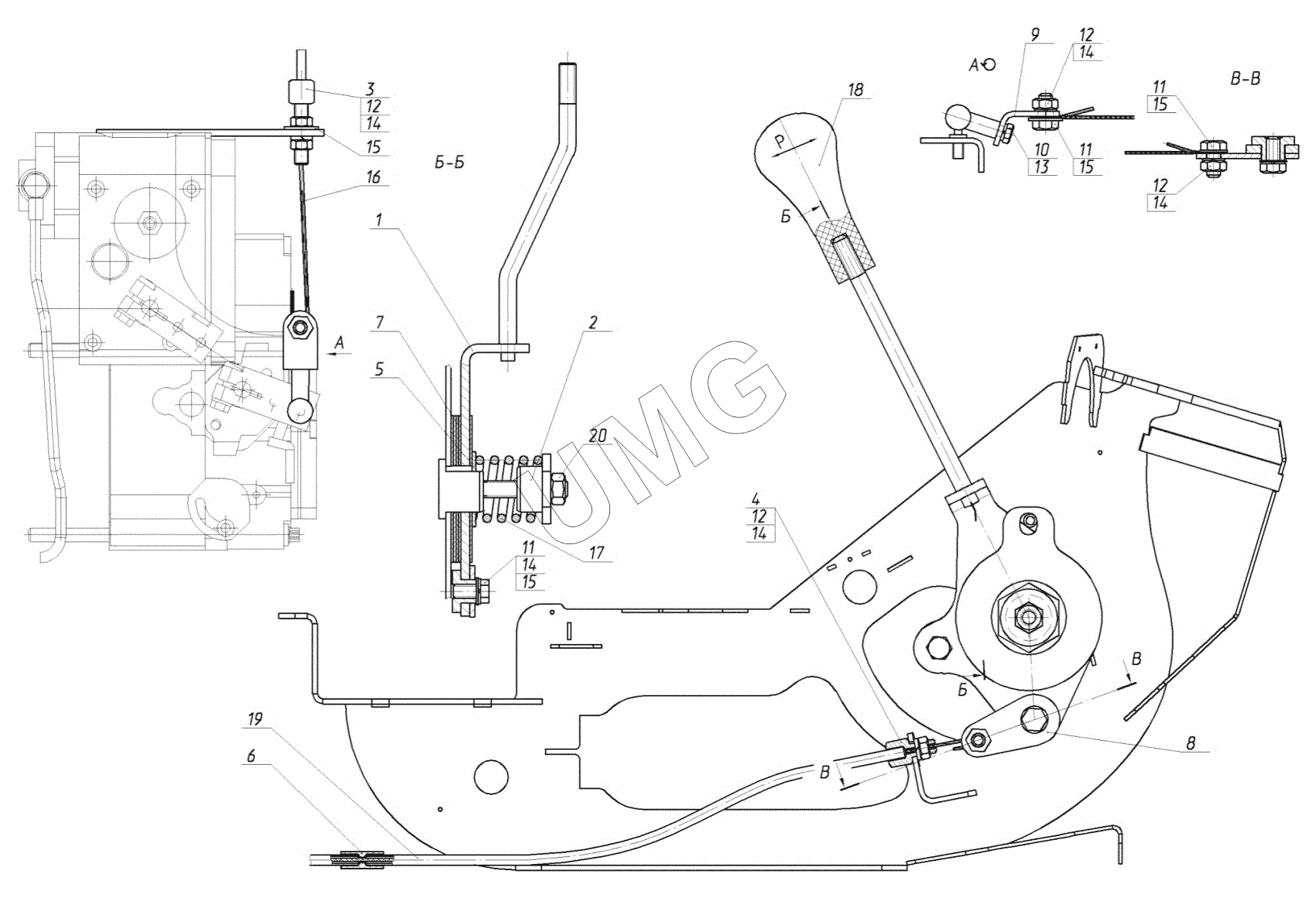

E200C. 130-02-25.00.580 Установка сектора газа
130-02-25.00.580
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
12
12
13
14
14
14
14
14
15
15
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-02-25.00.580 | 130-02-25.00.580 | Установка сектора газа | |
| 1 | 130-02-25.00.590 | Рычаг в сборе | |
| 2 | 130-00-25.00.586-10 | Втулка | |
| 3 | 130-01-25.00.585 | Втулка | |
| 4 | 130-01-25.00.585-01 | Втулка | |
| 5 | 130-01-25.00.586-20 | Шайба | |
| 6 | 130-01-25.00.587 | Втулка | |
| 7 | 130-01-25.00.588-01 | Диск | |
| 8 | 130-02-25.00.583 | Ушко | |
| 9 | 130-02-25.00.588 | Кронштейн | |
| 10 | 02120000051 | Болт | |
| 11 | 02120000059 | Болт | |
| 12 | 02120000136 | Гайка | |
| 13 | 02120000634 | Шайба | |
| 14 | 02120000635 | Шайба | |
| 15 | 02120000639 | Шайба | |
| 16 | 02100000274 | Канат | |
| 17 | 02130000414 | Пружина | |
| 18 | 26950017307 | Ручка | |
| 19 | 02100000563 | Трос управления | |
| 20 | 02120000127 | Гайка |
