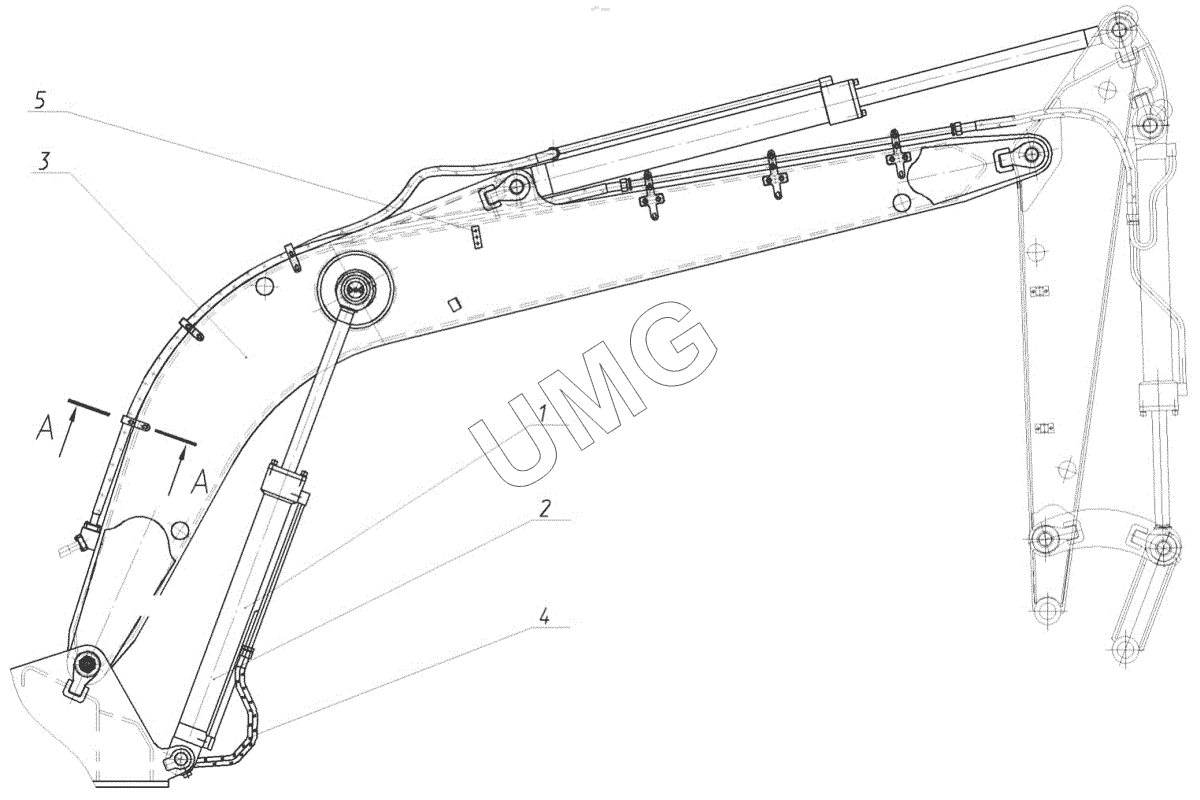

E200C. 170-00-81.00.000 Гидрооборудование стрелы
1
2
3
4
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170-00-81.00.000 | 170-00-81.00.000 | Гидрооборудование стрелы | |
| 1 | 160-00-81.10.000-10-45 | Гидроцилиндр стрелы левый в сборе | |
| 2 | 160-00-81.20.000-10-45 | Гидроцилиндр стрелы правый в сборе | |
| 3 | 170-00-81.30.000 | Трубопроводы стрелы в сборе с гидроцилиндром | |
| 4 | 26950014869 | РВД | |
| 5 | 170-01-80.90.000-32-С | Трубопроводы гидромолота на рабочем оборудовани |
