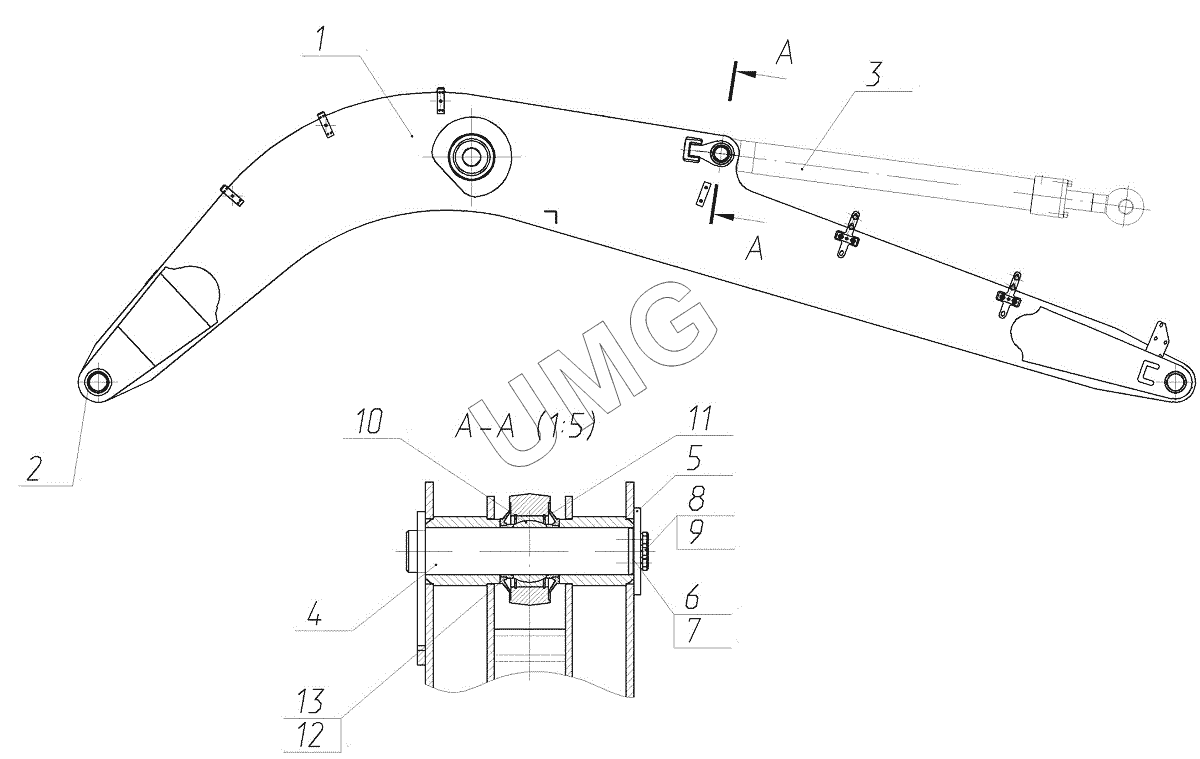

E200C. 170-47-80.10.000-45 Стрела в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170-47-80.10.000-45 | 170-47-80.10.000-45 | Стрела в сборе | |
| 1 | 170-00-80.10.400 | Металлоконструкция стрелы | |
| 2 | 130-45-80.10.500 | Установка втулок и манжет в стрелу | |
| 3 | 130-04-83.00.300 | Установка втулок в гидроцилиндр рукояти | |
| 4 | 160-07-80.50.020 | Палец в сборе | |
| 5 | 130-00-80.00.011 | Шайба упорная | |
| 6 | 130-07-80.00.004 | Шайба регулировочная | |
| 7 | 130-07-80.00.005 | Шайба регулировочная | |
| 8 | 02120000026 | Болт | |
| 9 | 02120000627 | Шайба | |
| 10 | 02120000390 | Подшипник | |
| 11 | 02120000294 | Кольцо | |
| 12 | 195-00-80.00.011 | Уплотнение подшипника шарнирного | |
| 13 | 175-00-80.00.014 | Кольцо |
