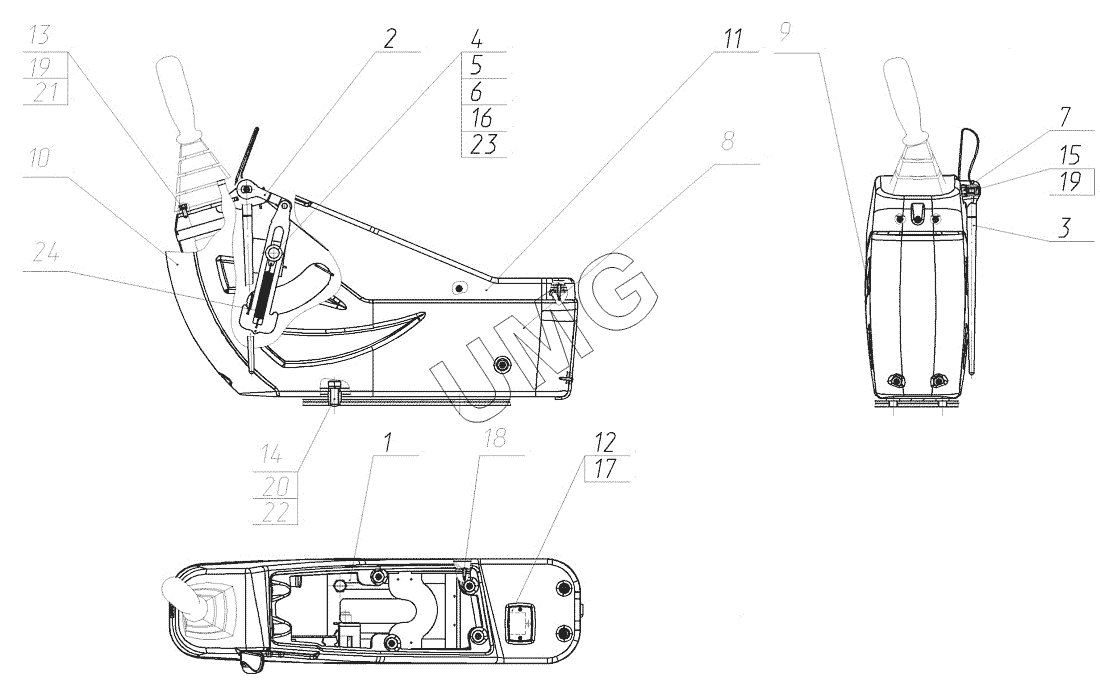

E200C. 125-07-25.00.600 Установка пульта левого
125-07-25.00.600
125-07-25.00.680-40
125-07-25.00.680-40
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 125-07-25.00.600 | 125-07-25.00.600 | Установка пульта левого | |
| 125-07-25.00.680-40 | 125-07-25.00.680-40 | Рукоятка закладная | |
| 125-07-25.00.680-40 | 125-07-25.00.680-40 | Рукоятка закладная | |
| 1 | 125-07-25.00.650 | Каркас пульта левого | |
| 2 | 125-07-25.00.670-30 | Фиксатор | |
| 3 | 125-07-25.00.675 | Турникет | |
| 4 | 125-07-25.00.614-30 | Шайба | |
| 5 | 125-07-25.00.615-30 | Шайба | |
| 6 | 125-07-25.00.616-30 | Ушко пружины | |
| 7 | 125-07-25.00.621-30 | Ось турникета | |
| 8 | 125-07-25.00.501 | Панель левая | |
| 9 | 125-07-25.00.502 | Панель правая | |
| 10 | 125-07-25.00.503 | Кожух лицевой | |
| 11 | 125-07-25.00.604 | Кожух верхний | |
| 12 | 125-07-25.00.605 | Заглушка | |
| 13 | 02120000051 | Болт | |
| 14 | 02120000023 | Болт | |
| 15 | 02120000087 | Винт | |
| 16 | 26950008903 | Гайка | |
| 17 | 26950011740 | Саморез | |
| 18 | 26950011741 | Саморез | |
| 19 | 02120000634 | Шайба | |
| 20 | 02120000627 | Шайба | |
| 21 | 02120000624 | Шайба | |
| 22 | 02120000620 | Шайба | |
| 23 | 02120000651 | Шплинт | |
| 24 | 26950011747 | Пружина |
