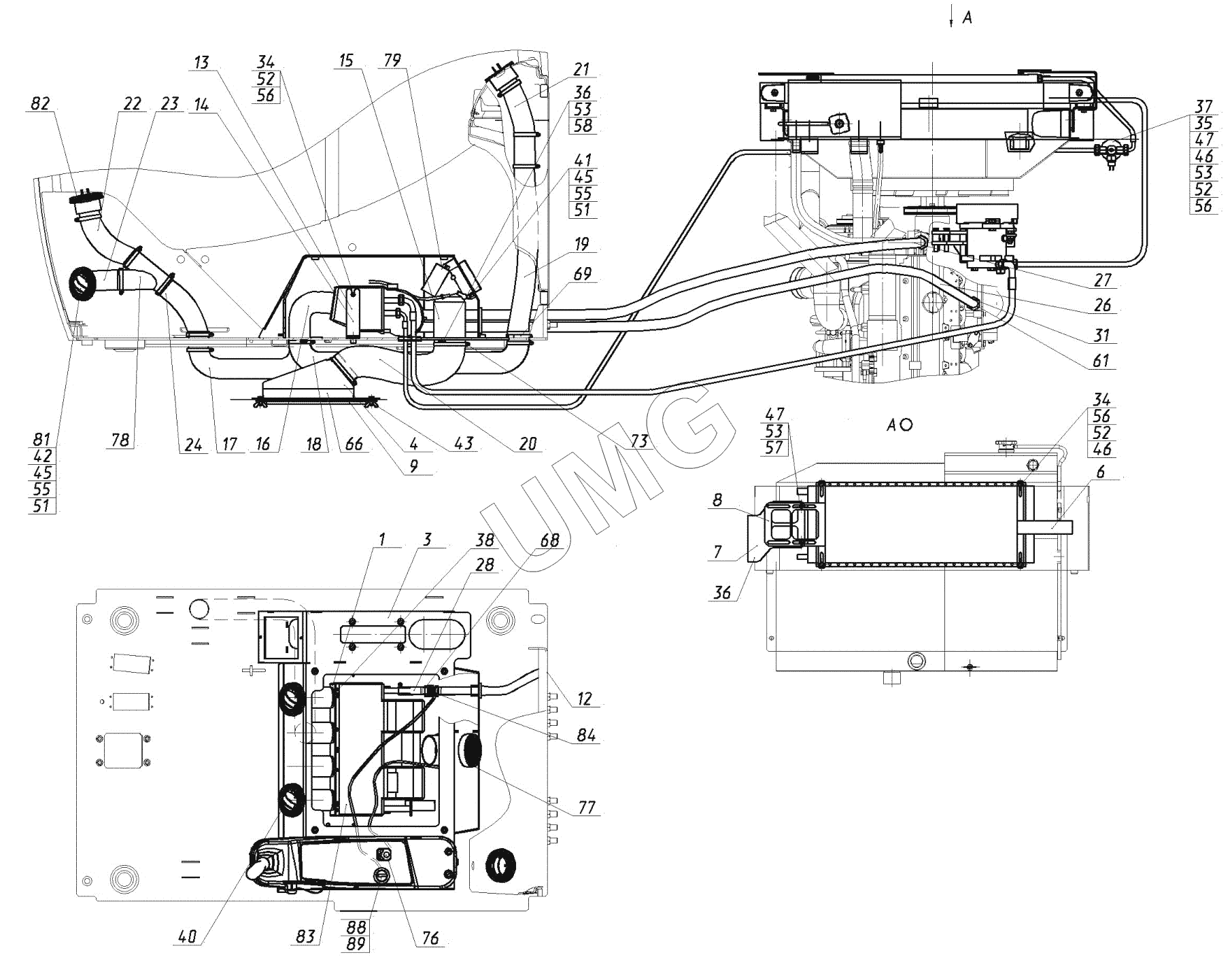

E200C. 316-00-25.00.500 Установка кондиционера
26950011292
26950014122
02120000297
02120000133
02120000639
02120000639
02120000635
02120000635
02120000624
02120000624
02120000634
02120000634
02120000134
02120000134
02120000054
02120000054
02120000635
02120000635
26950011421
313-00-25.00.510
1
3
4
6
7
8
9
13
14
15
16
17
18
19
21
22
23
24
26
27
28
31
34
34
35
36
36
37
38
40
41
42
43
45
45
46
46
47
47
51
51
52
52
52
53
53
53
55
55
56
56
56
57
58
61
66
68
69
73
76
77
78
79
81
82
83
84
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 316-00-25.00.500 | 316-00-25.00.500 | Установка кондиционера | |
| 26950011292 | 26950011292 | Хомут | |
| 26950014122 | 26950014122 | Защита РВД пластиковая | |
| 02120000297 | 02120000297 | Кольцо | |
| 02120000133 | 02120000133 | Гайка | |
| 02120000639 | 02120000639 | Шайба | |
| 02120000635 | 02120000635 | Шайба | |
| 02120000624 | 02120000624 | Шайба | |
| 02120000634 | 02120000634 | Шайба | |
| 02120000134 | 02120000134 | Гайка | |
| 02120000054 | 02120000054 | Болт | |
| 02120000635 | 02120000635 | Шайба | |
| 26950011421 | 26950011421 | Манжета переходная | |
| 313-00-25.00.510 | 313-00-25.00.510 | Гибкая гофрированная труба | |
| 1 | 160-00-25.00.520-02 | Панель передняя испарителя в сборе | |
| 3 | 313-00-25.00.530-10 | Корпус отопителя | |
| 4 | 30-00-23.10.100-01 | Корпус воздушного фильтра | |
| 6 | 316-00-25.00.570-01 | Кронштейн правый | |
| 7 | 316-00-25.00.580-01 | Кронштейн левый | |
| 8 | 313-00-25.00.590 | Пластина регулировочная | |
| 9 | 30-00-70.02.100-01 | Крышка корпуса воздушного фильтра | |
| 13 | 313-00-25.00.503-01 | Стойка левая | |
| 14 | 313-00-25.00.503-11 | Стойка правая | |
| 15 | 313-00-25.00.514 | Гибкая гофрированная труба | |
| 16 | 313-00-25.00.513 | Гибкая гофрированная труба | |
| 17 | 313-00-25.00.512 | Гибкая гофрированная труба | |
| 18 | 313-00-25.00.511 | Гибкая гофрированная труба | |
| 19 | 313-00-25.00.509 | Гибкая гофрированная труба | |
| 21 | 313-00-25.00.508 | Гибкая гофрированная труба | |
| 22 | 313-00-25.00.507 | Гибкая гофрированная труба | |
| 23 | 313-00-25.00.506 | Гибкая гофрированная труба | |
| 24 | 313-00-25.00.505 | Гибкая гофрированная труба | |
| 26 | 130-00-25.00.706 | Рукав | |
| 27 | 130-00-25.00.706-20 | Рукав | |
| 28 | 313-00-25.00.515 | Рукав | |
| 31 | 130-00-25.00.704 | Ниппель | |
| 34 | 02120000054 | Болт | |
| 35 | 02120000060 | Болт | |
| 36 | 26950001226 | Болт | |
| 37 | 02120000005 | Болт | |
| 38 | 02130000543 | Саморез 4,2х19 | |
| 40 | 02120000092 | Винт | |
| 41 | 02120000112 | Винт | |
| 42 | 26950011732 | Винт | |
| 43 | 26950011516 | Гайка | |
| 45 | 02120000133 | Гайка | |
| 46 | 02120000134 | Гайка | |
| 47 | 02120000136 | Гайка | |
| 51 | 02120000632 | Шайба | |
| 52 | 02120000634 | Шайба | |
| 53 | 02120000635 | Шайба | |
| 55 | 02120000623 | Шайба | |
| 56 | 02120000624 | Шайба | |
| 57 | 02120000639 | Шайба | |
| 58 | 02120000625 | Шайба | |
| 61 | 02120000289 | Кольцо медное | |
| 62 | 26950006938 | Лента армированная самоклеющаяся | |
| 64 | 26950006937 | Трубка | |
| 65 | 26950006935 | Трубка | |
| 66 | 26950006932 | Фильтр салонный | |
| 68 | 02100000606 | Хомут | |
| 69 | 02100000602 | Хомут | |
| 71 | 02110000604 | Хомут пластиковый | |
| 72 | 02110000605 | Хомут пластиковый | |
| 73 | 02100000603 | Хомут | |
| 76 | 26950010317 | Поворотный блок управления | |
| 77 | 26950009518 | Защитная решетка воздухозаборника | |
| 78 | 26950006933 | Тройник воздуховода из пластика | |
| 79 | 26950009517 | Распределительный клапан | |
| 81 | 26950017465 | Патрубок для гофрошланга | |
| 82 | 26950017466 | Жалюзи | |
| 83 | 26950016350 | Испаритель | |
| 84 | 26950010314 | Кран отопителя | |
| 88 | 26950014101 | Подложка | |
| 89 | 26950010322 | Рукоятка |
