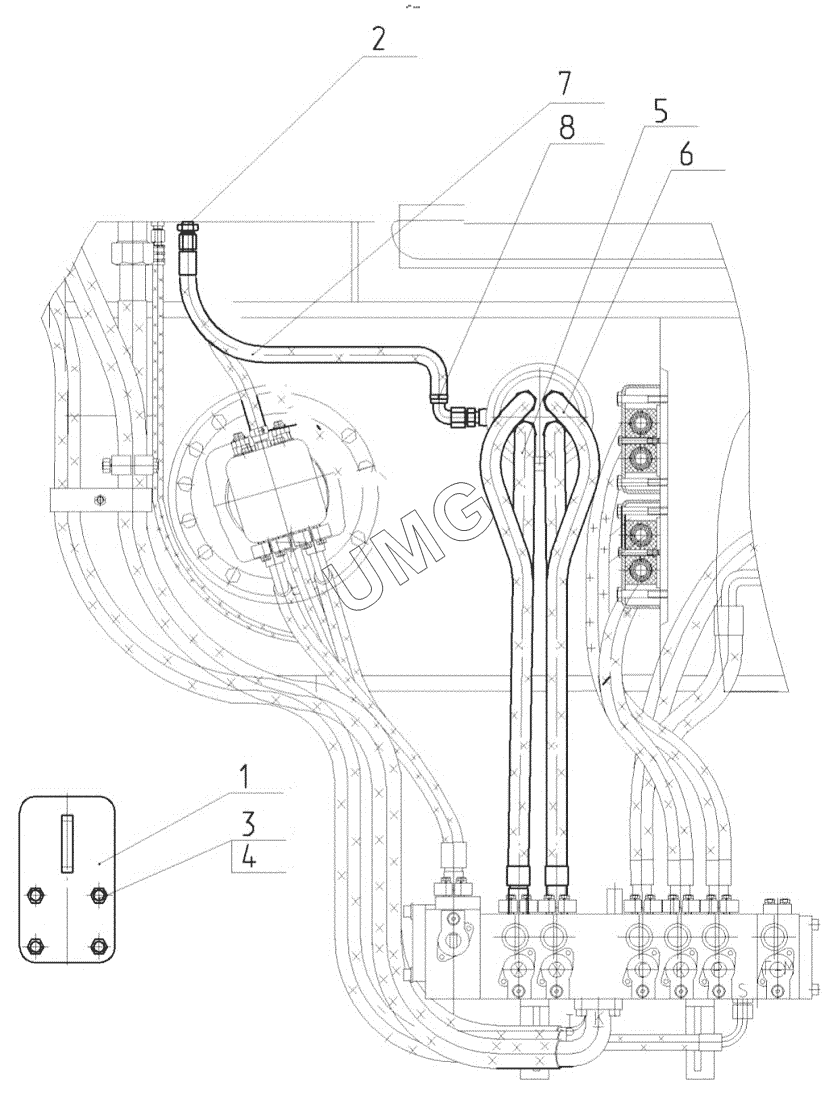

E200C. 180-24-41.30.000 Гидрооборудование коллектора центрального
180-24-41.30.000
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 180-24-41.30.000 | 180-24-41.30.000 | Гидрооборудование коллектора центрального | |
| 1 | 180-00-41.00.020 | Кронштейн коллектора | |
| 2 | 130-00-41.00.035 | Штуцер | |
| 3 | 02120000034 | Болт | |
| 4 | 02120000629 | Шайба | |
| 5 | 26950002770 | РВД | |
| 6 | 26950002771 | РВД | |
| 7 | 130-00-41.00.036-04 | Рукав 16x25-1,6 | |
| 8 | 02100000603 | Хомут |
