E190WH. Ход пневмоколесный
6
8
9
12
13
14
15
16
17
24
25
26
28

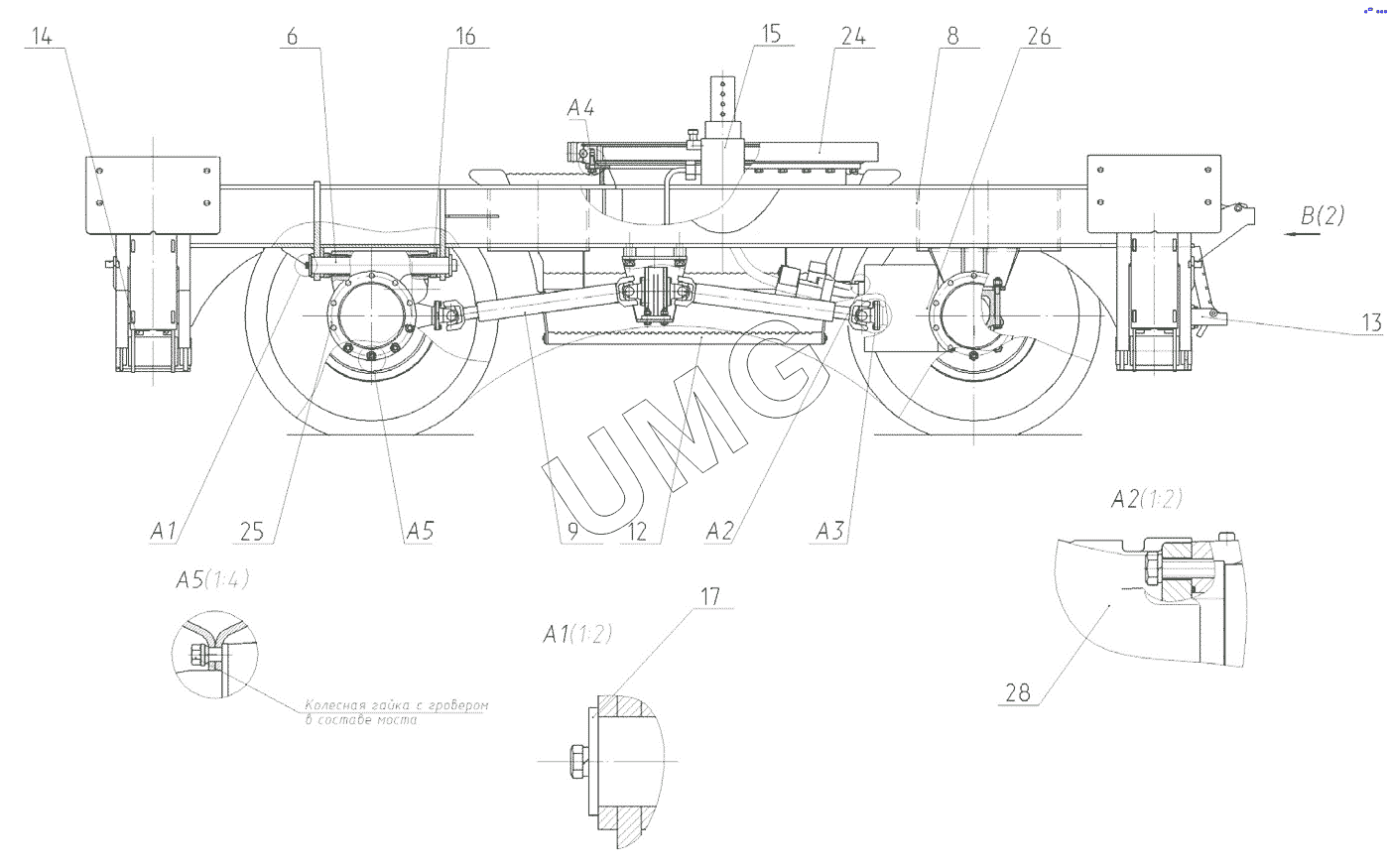

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-01-50.00.100 | Колесо с шиной | |
| 2 | 130-00-50.01.200 | Опора откидная в сборе | |
| 3 | 130-00-50.01.200-10 | Опора откидная в сборе | |
| 4 | 130-00-50.00.410 | Палец в сборе | |
| 5 | 130-00-50.00.420 | Палец в сборе | |
| 6 | 130-25-50.00.430 | Палец | |
| 7 | 130-00-50.00.510 | Установка втулок гидроцилиндра опоры откидной | |
| 8 | 190-00-50.10.000 | Рама ходовая | |
| 9 | 130-25-50.00.700 | Передача карданная в сборе | |
| 10 | 130-00-55.80.000 | Ящик - подножка | |
| 11 | 130-00-55.80.200 | Подножка правая | |
| 12 | 130-00-55.80.300 | Ступенька гибкая | |
| 13 | 130-00-57.00.000-10 | Установка ступеней | |
| 14 | 130-00-50.00.250 | Кожух защитный | |
| 15 | 190-00-51.00.000 | Гидрооборудование хода пневмоколесного | |
| 16 | 130-25-50.00.061 | Шайба | |
| 17 | 130-00-50.00.002 | Шайба | |
| 18 | 130-00-50.00.005 | Палец | |
| 19 | 130-00-50.00.006 | Пробка | |
| 20 | 130-00-50.00.007 | Стопор | |
| 21 | 130-00-20.00.007 | Штифт | |
| 22 | 130-00-20.00.008 | Штифт срезанный | |
| 23 | 130-01-50.00.019 | Винт стопорный | |
| 24 | 02100000356 | Опорно-поворотный круг | |
| 25 | 26950005435 | Мост приводной управляемый | |
| 26 | 26950005434 | Мост приводной неуправляемый | |
| 27 | 02120000650 | Шплинт | |
| 28 | 02180000151 | Гидромотор | |
| 29 | 130-25-50.00.015 | Крышка | |
| 30 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок |
