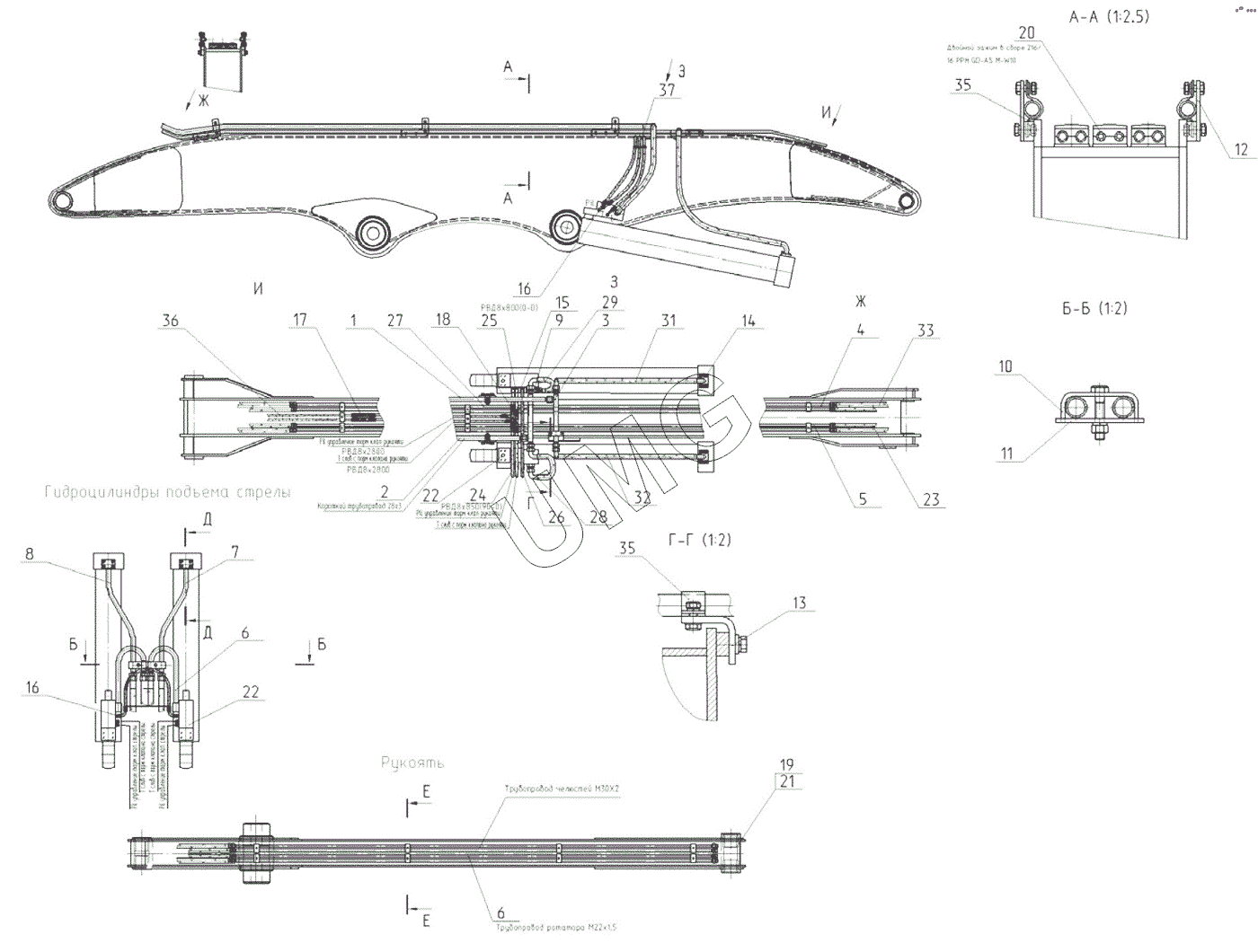

E190WH. Трубопроводы рабочего оборудования
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
31
32
33
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-00-80.90.100 | Трубопровод | |
| 2 | 175-00-80.90.100-10 | Трубопровод | |
| 3 | 175-00-80.90.120 | Трубопровод | |
| 4 | 175-00-80.90.130 | Трубопровод | |
| 5 | 175-00-80.90.140 | Трубопровод | |
| 6 | 175-00-80.90.200 | Трубопровод | |
| 7 | 175-00-80.90.220 | Трубопровод | |
| 8 | 175-00-80.90.230 | Трубопровод | |
| 9 | 175-00-80.90.250 | Фланец | |
| 10 | 130-00-80.90.015-10 | Скоба | |
| 11 | 130-00-80.90.016-10 | Планка | |
| 12 | 175-00-80.90.001 | Кронштейн | |
| 13 | 175-00-80.90.003 | Кронштейн | |
| 14 | 02100000397 | Полуфланец | |
| 15 | 02100000788 | Адаптер | |
| 16 | 26950000808 | Адаптер | |
| 17 | 02100000791 | Адаптер | |
| 18 | 02100000771 | Адаптер | |
| 19 | 26950002785 | Адаптер | |
| 20 | 26950002876 | Двойной зажим в сборе | |
| 21 | 26950005813 | Двойной зажим в сборе | |
| 22 | 26950002879 | Клапан | |
| 23 | 26950005807 | РВД | |
| 24 | 26950008352 | РВД | |
| 25 | 02080000664 | РВД | |
| 26 | 02080000663 | РВД | |
| 27 | 26950008353 | РВД | |
| 28 | 02080000640 | РВД | |
| 29 | 26950005809 | РВД | |
| 30 | 26950005810 | РВД | |
| 31 | 26950001111 | РВД | |
| 32 | 26950002882 | РВД | |
| 33 | 26950002883 | РВД | |
| 34 | 26950003017 | РВД | |
| 35 | 02130000545 | Седельный зажим стальной | |
| 36 | 02110000604 | Хомут пластиковый | |
| 37 | 02110000605 | Хомут пластиковый | |
| 38 | 175-00-80.90.200-10 | Трубопровод |
