E190WH. Рабочее оборудование
1
2
5
9
10
12
13
13
14
14
15
16
16
17
19
22
23
23
24
25
26

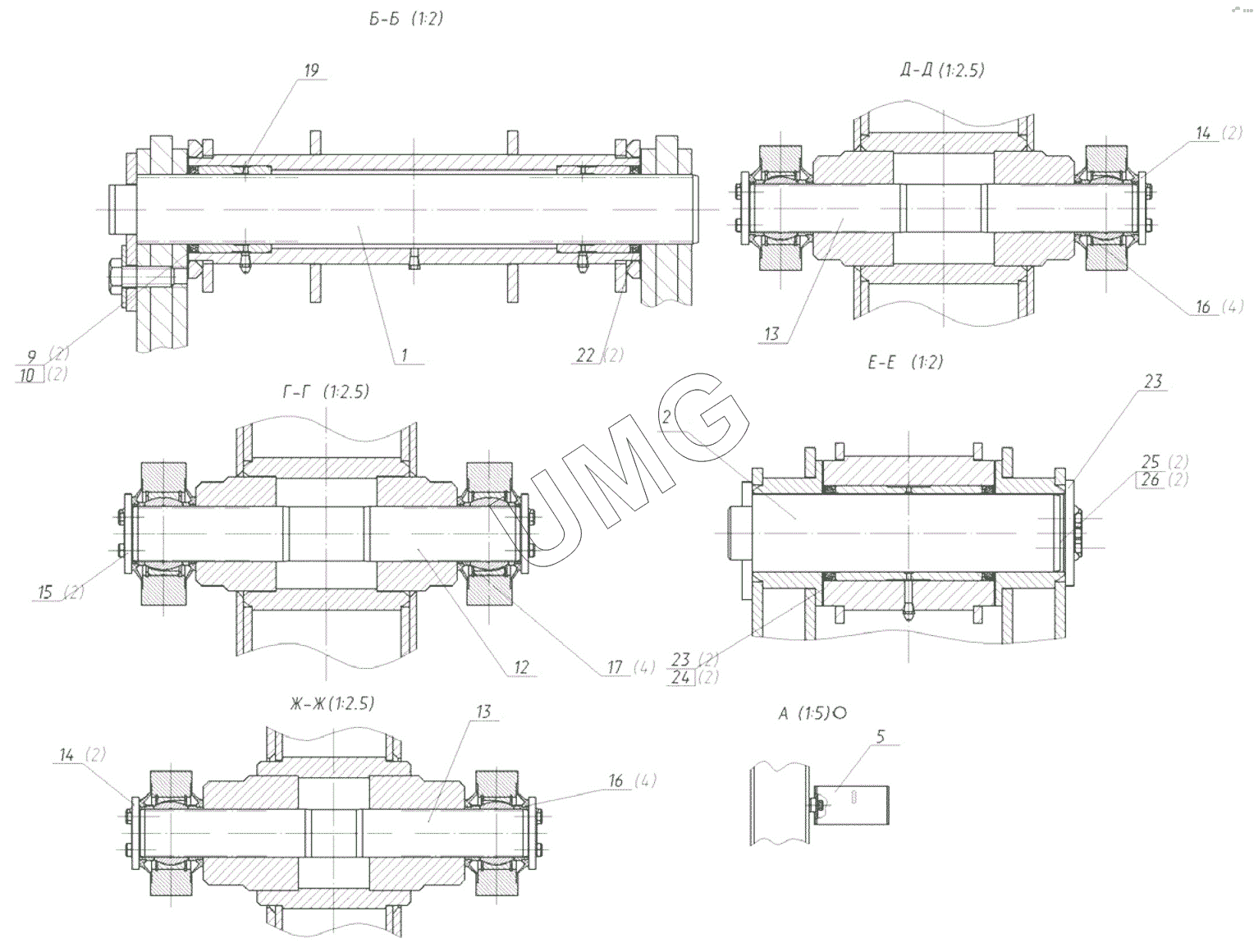

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-07-80.00.020 | Палец в сборе | |
| 2 | 190-00-80.50.040 | Палец в сборе | |
| 3 | 130-00-80.50.050 | Палец в сборе | |
| 4 | 160-00-80.50.010-01 | Палец | |
| 5 | 175-00-80.00.100 | Кронштейн | |
| 6 | 175-07-81.00.000 | Трубопроводы рабочего оборудования | |
| 7 | 175-07-80.10.400-10 | Металлоконструкция стрелы | |
| 8 | 130-00-80.00.011 | Шайба упорная | |
| 9 | 130-07-80.00.004 | Шайба регулировочная | |
| 10 | 130-07-80.00.005 | Шайба регулировочная | |
| 11 | 160-00-80.00.019 | Пластина прижимная | |
| 12 | 175-00-80.00.001 | Палец | |
| 13 | 175-00-80.00.003 | Палец | |
| 14 | 175-00-80.00.008 | Шайба упорная | |
| 15 | 175-00-80.00.009 | Шайба упорная | |
| 16 | 175-00-80.00.011 | Кольцо | |
| 17 | 175-00-80.00.012 | Кольцо | |
| 18 | 175-00-80.00.013 | Кольцо | |
| 19 | 140-00-80.10.017-12 | Втулка | |
| 20 | 26950014874 | Гидроцилиндр | |
| 21 | 26950014871 | Гидроцилиндр | |
| 22 | 26950009805 | Манжета резиновая армированная для валов с вторичной кромкой уплотнения | |
| 23 | 190-00-80.00.005 | Шайба регулировочная | |
| 24 | 190-00-80.00.005-10 | Шайба регулировочная | |
| 25 | 190-00-80.00.006 | Шайба регулировочная | |
| 26 | 190-00-80.00.006-10 | Шайба регулировочная | |
| 27 | 26950016880 | Шайба клиновая | |
| 28 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок |
