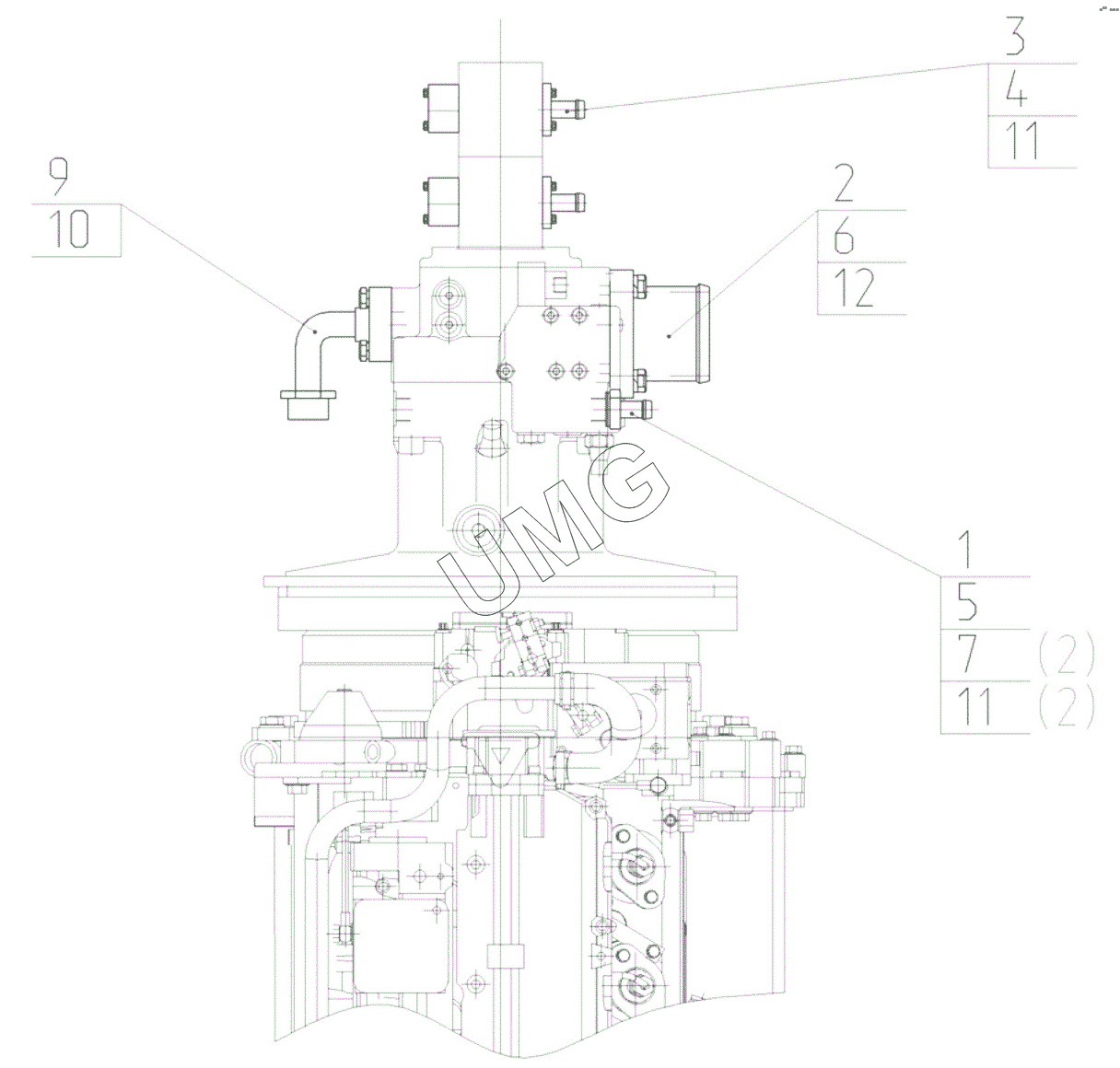

E190WH. Гидрооборудование силовой установки
1
2
3
4
5
6
7
9
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-00-25.00.704 | Ниппель | |
| 2 | 160-00-41.00.001 | Патрубок | |
| 3 | 160-00-41.00.002 | Фланец | |
| 4 | 130-00-41.00.036-01 | Рукав 16x25-1,6 | |
| 5 | 130-00-41.00.036-02 | Рукав 16x25-1,6 | |
| 6 | 130-00-41.00.038 | Рукав 90x104-0,29 | |
| 7 | 26950009889 | Уплотнение | |
| 8 | 26950005979 | Фланец | |
| 9 | 26950005980 | Фитинг | |
| 10 | 02190000762 | Фланец | |
| 11 | 02100000603 | Хомут | |
| 12 | 02100000601 | Хомут | |
| 13 | 02100000761 | Адаптер |
