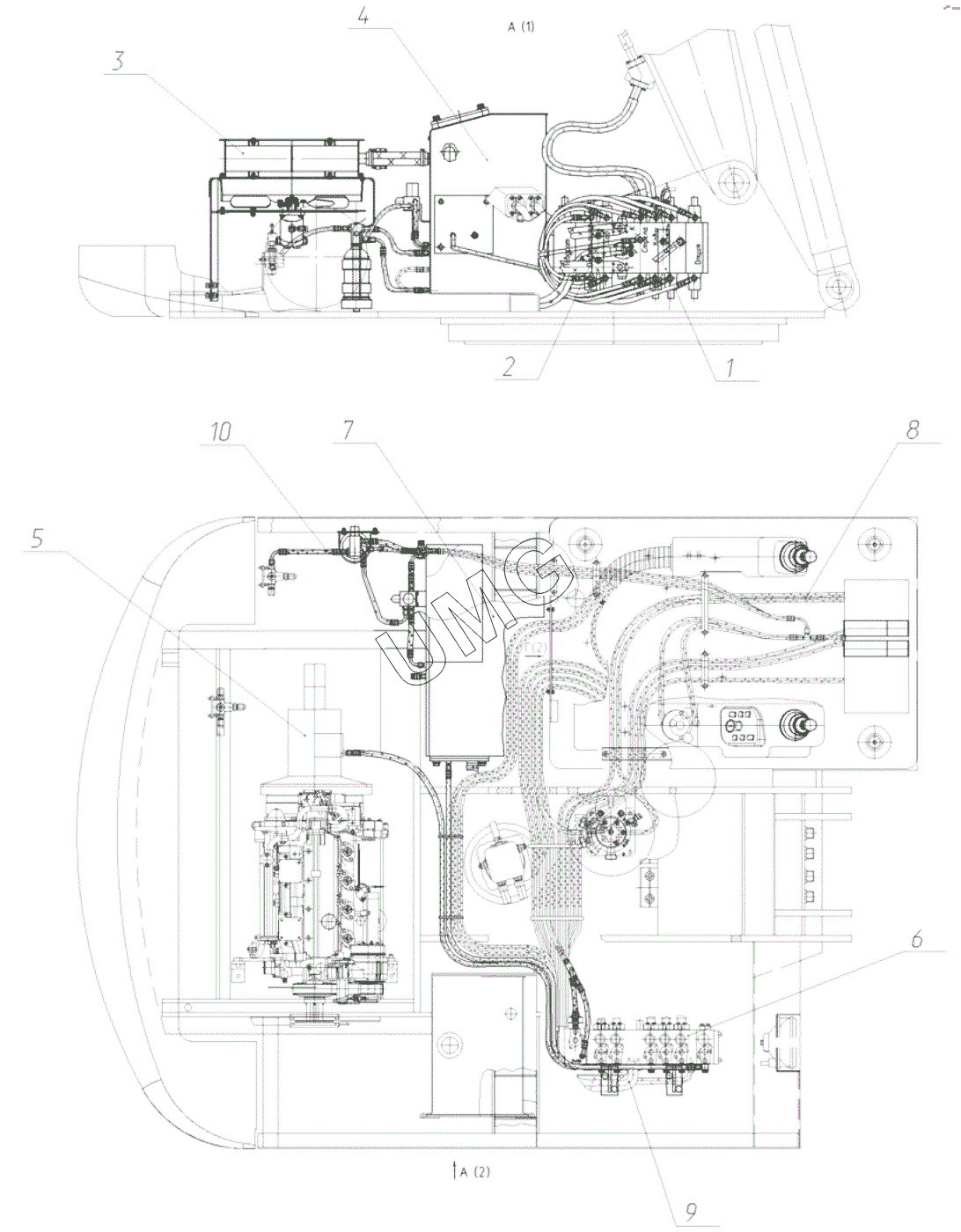

E190WH. Гидрооборудование на поворотной платформе
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 160-00-40.00.010 | Кронштейн | |
| 2 | 160-00-40.00.020 | Кронштейн | |
| 3 | 160-25-41.30.000 | Гидрооборудование коллектора центрального | |
| 4 | 160-45-40.10.000 | Бак гидравлический | |
| 5 | 160-24-41.10.000 | Гидрооборудование силовой установки | |
| 6 | 175-25-41.20.000-10 | Сборка распределителя | |
| 7 | 230-00-41.40.100 | Гидроцилиндр подъема кабины в сборе | |
| 8 | 230-20-42.21.000 | Гидроуправление в кабине экскаватора | |
| 9 | 175-25-41.00.000-01 | Трубопроводы на поворотной платформе | |
| 10 | 190-20-42.20.000 | Гидроуправление на поворотной платформе | |
| 11 | 175-25-41.40.000 | Гидрооборудование механизма поворота |
