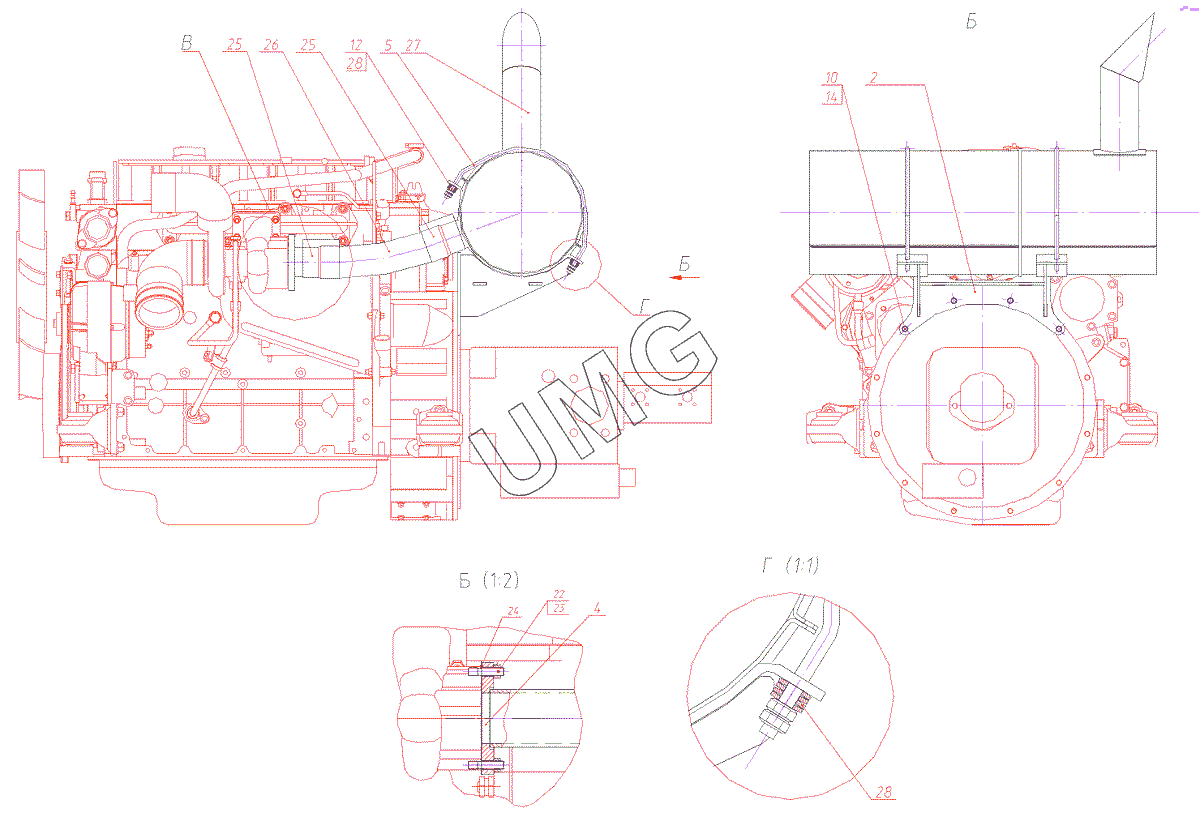

E170W. Установка глушителя 160-00-28.01.000-02
2
4
5
10
12
14
22
23
24
25
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 160-00-28.01.400 | Опора глушителя | |
| 4 | 160-00-28.01.600 | Фланец | |
| 5 | 160-00-28.01.001-01 | Хомут | |
| 10 | Болт M10-6gx30.88.35X.016 | Болт | |
| 12 | Гайка М8-6Н 05.016 | Гайка | |
| 14 | Шайба 10 65Г 016 | Шайба | |
| 19 | Шайба С 8.01.08кп.016 | Шайба | |
| 22 | Дизельный двигатель | Дизельный двигатель | |
| 23 | Дизельный двигатель | Дизельный двигатель | |
| 24 | Дизельный двигатель | Дизельный двигатель | |
| 25 | «Dinex» 99257/Т | Хомут | |
| 26 | Dinex 94057 | Гофра | |
| 27 | Dinex 59320 | Глушитель | |
| 28 | 4672 | Шайба |
