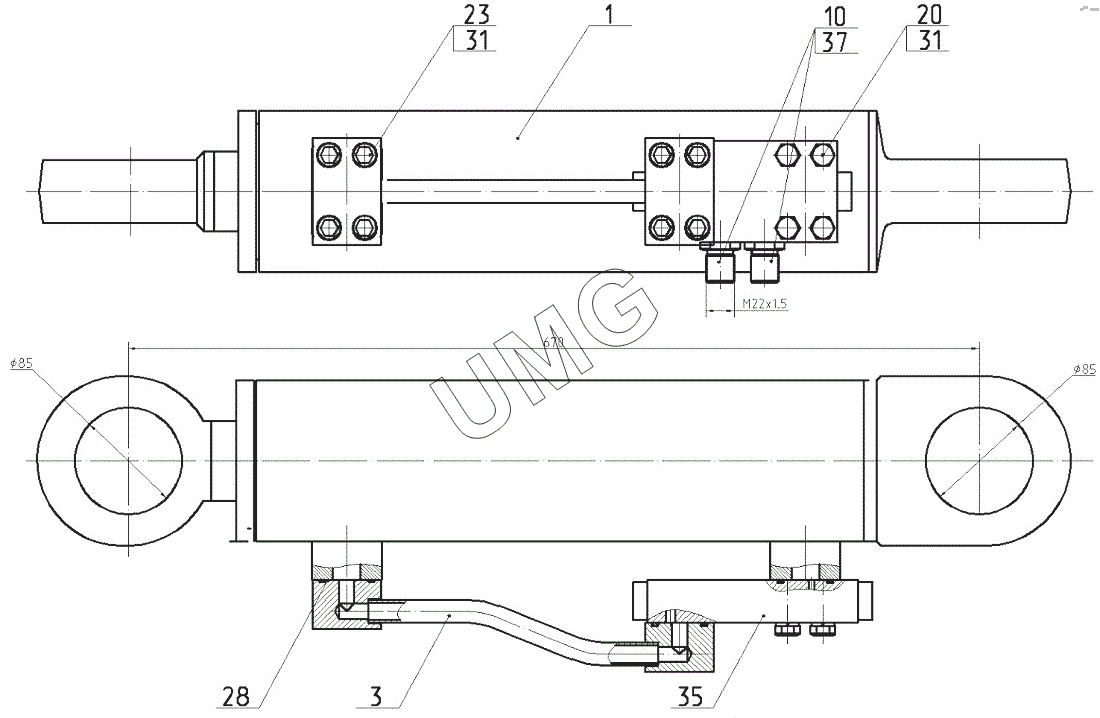

E170W. Гидроцилиндр отвала в сборе 160-22-51.00.100-10
3
28
31
31
35
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 160-00-51.10.100 | Гидроцилиндр ЦГ 100.63x310.17.000-02 | |
| 3 | 160-00-51.10.110 | Трубопровод | |
| 10 | 100533.1 | Адаптер | |
| 20 | Винт М12-6gx35.109.40Х.016 | Винт | |
| 23 | Винт М12-6gx35.88.35.016 | Винт | |
| 28 | Кольцо 032-038-36-2-3 | Кольцо | |
| 31 | Шайба 12.65Г.016 | Шайба | |
| 35 | R930004090 | Гидрозамок двухсторонний | |
| 37 | 14B923YO | Уплотнение |
