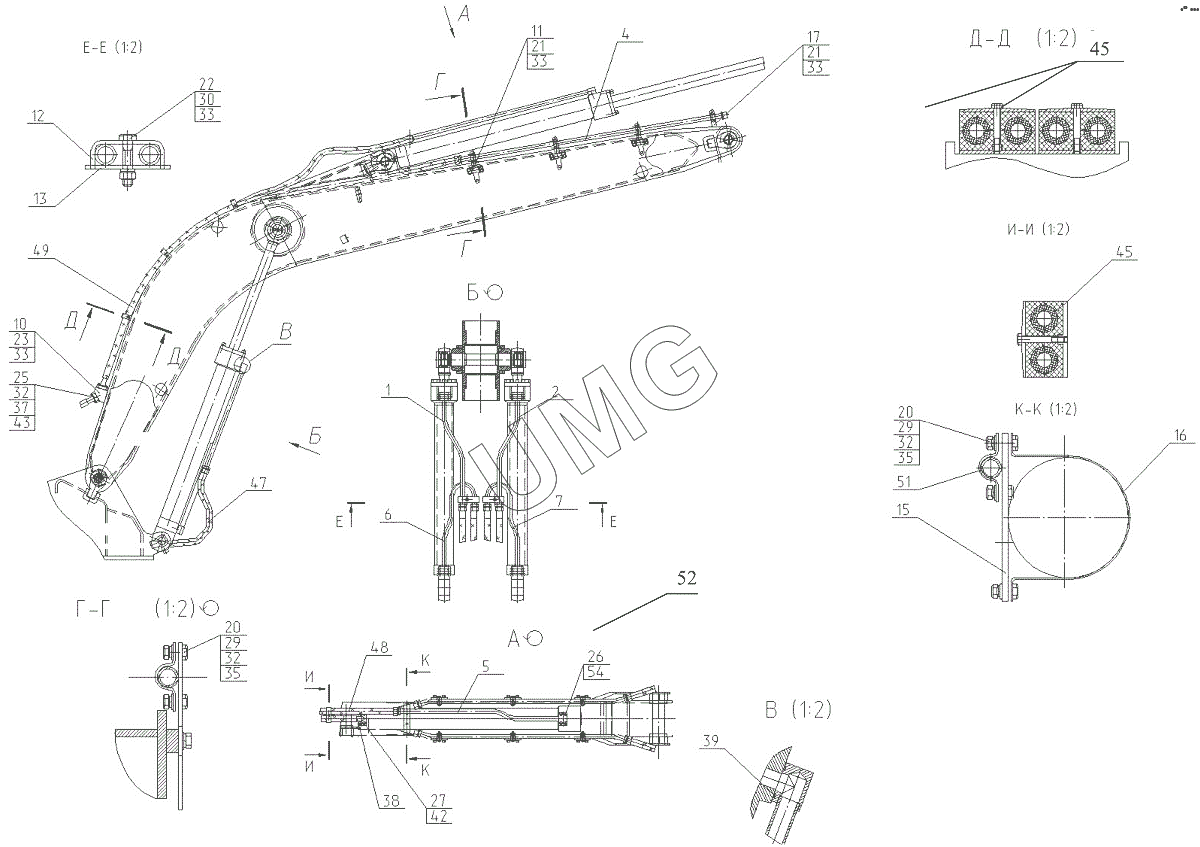

E170W. Трубопроводы на рабочем оборудовании 170-01-80.90.000-32
1
2
4
5
6
7
10
11
12
13
15
16
17
20
20
21
21
22
23
25
26
27
29
29
30
32
32
32
33
33
33
33
35
35
37
38
39
42
43
45
45
47
48
49
51
52
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-00-80.90.140-10 | Трубопровод | |
| 2 | 195-02-81.10.010 | Трубопровод гидроцилиндра стрелы левый | |
| 4 | 170-00-80.90.100-10 | Трубопровод | |
| 5 | 170-00-81.30.110 | Трубопровод | |
| 6 | 195-02-81.20.020 | Трубопровод гидроцилиндра стрелы правый | |
| 7 | 130-00-80.90.150-10 | Трубопровод | |
| 10 | 130-00-80.90.001 | Плита | |
| 11 | 130-00-80.90.002 | Кронштейн | |
| 12 | 130-00-80.90.015 | Скоба | |
| 13 | 130-00-80.90.016 | Планка | |
| 15 | 160-00-80.90.006 | Планка | |
| 16 | 160-00-80.90.014 | Хомут | |
| 17 | 160-00-80.90.019 | Кронштейн | |
| 20 | Болт М10-6gх25.58.016 | Болт | |
| 21 | Болт М12-6gх25.58.016 | Болт | |
| 22 | Болт М12-6gх60.58.016 | Болт | |
| 23 | Болт М12-6gх95.58.016 | Болт | |
| 25 | Винт М10-6gх35.8835Х.016 | Винт | |
| 26 | Винт М12-6gх35.8835Х.016 | Винт | |
| 27 | Винт М12-6gх40.8835Х.016 | Винт | |
| 29 | Гайка М10-7Н.05.016 | Гайка | |
| 30 | Гайка М12-7Н.05.016 | Гайка | |
| 32 | Шайба 10 65Г 016 | Шайба | |
| 33 | Шайба 12 65Г 016 | Шайба | |
| 35 | Шайба 10.01.08кп.016 | Шайба | |
| 37 | Кольцо 025-031-36-2-3 | Кольцо | |
| 38 | Кольцо 032-038-36-2-3 | Кольцо | |
| 39 | Кольцо 038-044-36-2-3 | Кольцо | |
| 42 | DB-3000-1” - M/U | Полуфланец | |
| 43 | DB-6000-3/4” - M/U | Полуфланец | |
| 45 | 533.7/33.7 PPH GD-AS MW10 | Двойно зажим | |
| 47 | РВД | РВД | |
| 48 | РВД | РВД | |
| 49 | РВД | РВД | |
| 51 | DIM 1593-28.5 W3 | Седельный зажим | |
| 52 | РВД | РВД | |
| 53 | РВД | РВД | |
| 54 | 032-038-36-2-3 | Кольцо |
