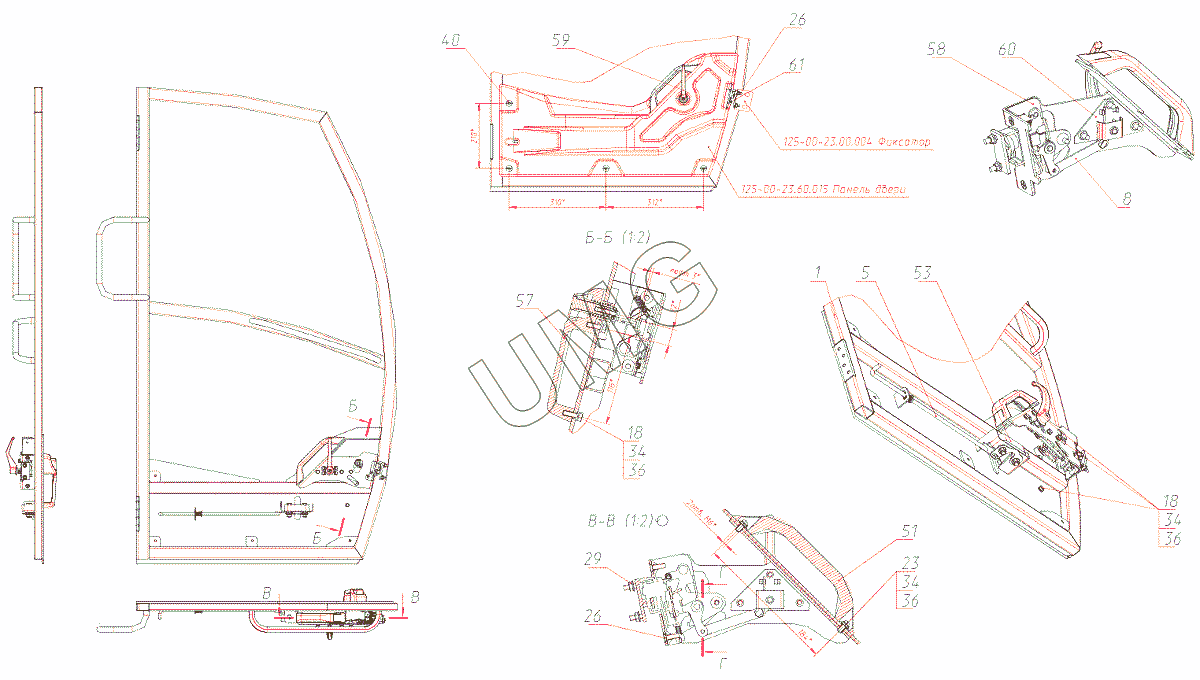

E170W. Дверь кабины 125-00-23.40.000
1
5
8
18
18
23
26
26
29
34
34
34
36
36
36
40
51
53
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 125-00-23.41.000 | Металлоконструкция двери | |
| 5 | 130-00-23.40.400 | Тяга задняя | |
| 8 | 125-00-23.41.001 | Тяга | |
| 9 | 125-00-23.41.002 | Упор | |
| 13 | 130-00-23.41.005 | Фиксатор | |
| 14 | 130-00-22.41.208 | Пружина | |
| 18 | Болт М6-6дх20.58.016 | Болт | |
| 19 | Болт М8-8дх40.58.016 | Болт | |
| 22 | Винт В1.М5-8дх12.58.016 | Винт | |
| 23 | Винт В2.М6-8дх20.58.016 | Винт | |
| 26 | Винт В2.М6-8дх20.58.016 | Винт | |
| 29 | Гайка М6-6Н.05.016 | Гайка | |
| 30 | Гайка М8-6Н.05.016 | Гайка | |
| 33 | Шайба 5.65Г.016 | Шайба | |
| 34 | Шайба 6.65Г.016 | Шайба | |
| 36 | Шайба С6.01.08кп.016 | Шайба | |
| 38 | Шайба С10.01.08кп.016 | Шайба | |
| 40 | Винт M6-8gx20.58.016 | Винт | |
| 51 | 3302-8202200 | Поручень | |
| 53 | 2108-6105014 | Замок наружный правый 2108-6105014 | |
| 57 | 3151-6105150 | Ручка в сборе наружная правая с ключем | |
| 58 | 3151-6105150 | Ручка в сборе наружная правая с ключем | |
| 59 | 81-61005182-А | Ручка внутренняя | |
| 60 | 3741-6105082 | Привод замка | |
| 61 | 3151-77-6105090 | Защелка замка правая |
