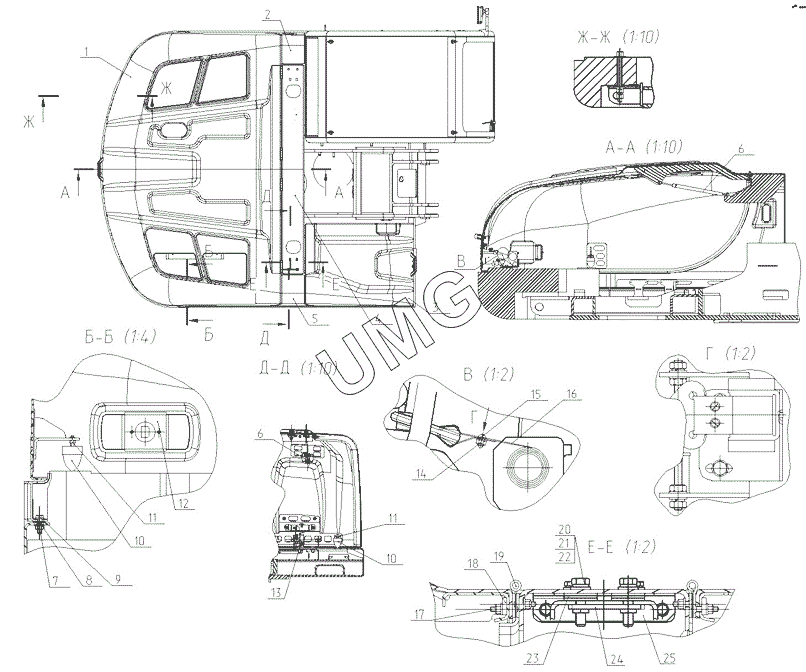

E140W. Установка капотной системы 130-01-22.00.000
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-01-22.06.000 | Капот задний | |
| 2 | 130-01-22.01.000 | Боковина левая | |
| 3 | 130-01-22.05.000 | Капот передний | |
| 4 | 130-01-22.03.000 | Балка | |
| 5 | 130-01-22.02.000 | Боковина правая | |
| 6 | 08-18-250L/450N-600 | Упор газовый 08-18-250L/450N-600 | |
| 7 | Гайки | Гайки | |
| 8 | Шайба | Шайба | |
| 9 | Болт М10-6gх40.58.016 | Болт | |
| 10 | Отбойник рычага нижнего | Отбойник рычага нижнего | |
| 11 | Гайки М8-7Н.05.016 | Гайки | |
| 12 | 130-01-22.00.002 | Подфарник | |
| 13 | 130-01-22.00.200 | Установка замков | |
| 14 | Гайки М6-7Н.05.016 | Гайки | |
| 15 | Винты В2М6-6gx14.58.016 | Винты | |
| 16 | Ремень безопасности | Ремень безопасности | |
| 17 | Винты В2М6-6gх30.58.016 | Винты | |
| 18 | Упор петельный | Упор петельный | |
| 19 | 130-00-22.00.040 | Петля | |
| 20 | Болты М12-6gх50.58.016 | Болты | |
| 21 | Шайбы 8.65Г.016 | Шайбы | |
| 22 | Шайбы С12.01.08кп.016 | Шайбы | |
| 23 | 130-00-22.00.005 | Шайба | |
| 24 | 130-00-22.00.090 | Планка | |
| 25 | 130-00-22.00.030 | Кронштейн |
